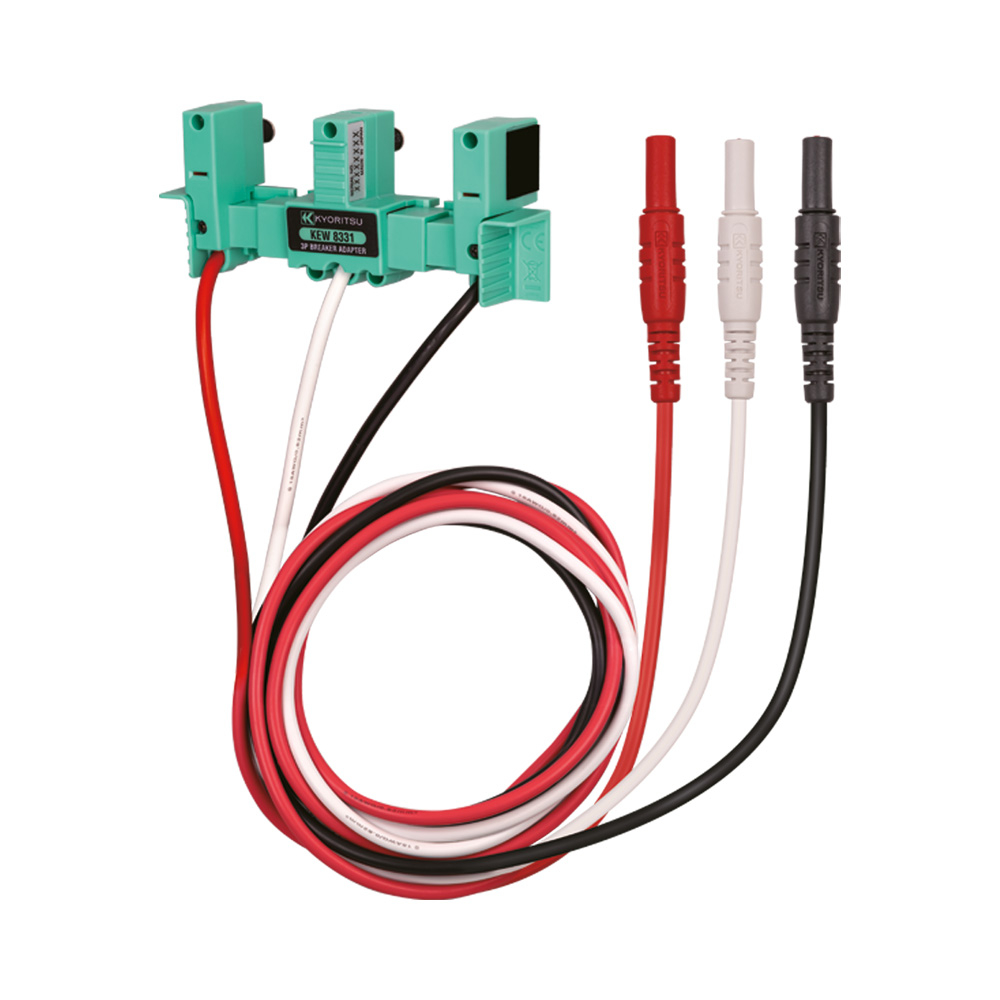

3P อะแดปเตอร์เบรกเกอร์
KEW 8331
เชื่อมต่ออย่างปลอดภัยและมั่นคงแข็งแรงด้วยเบรกเกอร์ 3P แบบซิงเกิลแอคชั่น!
- มีประโยชน์ในการป้องกันการหลุดโดยไม่ได้ตั้งใจหรือไฟฟ้าลัดวงจรเมื่อเชื่อมต่อปากคีบเข้ากับเบรกเกอร์

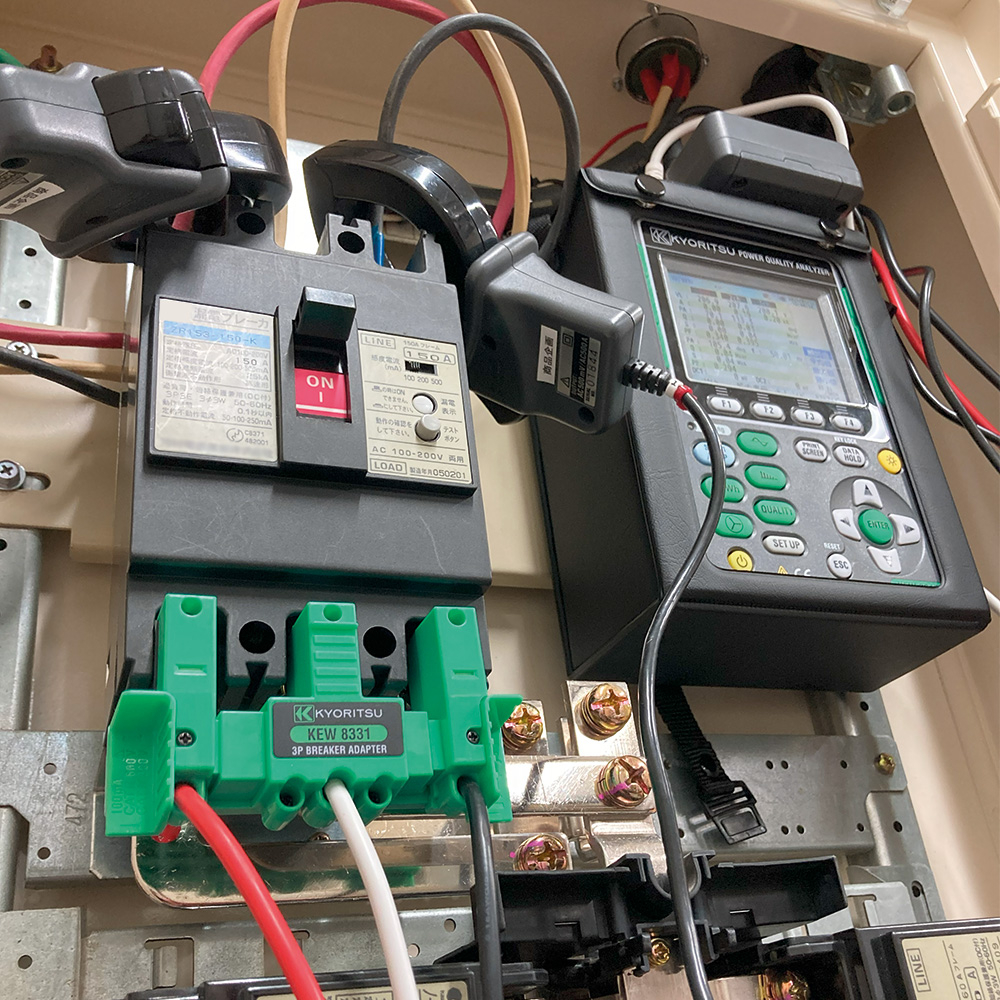

- เหมาะสำหรับการวัดเป็นระยะเวลานาน เช่น การวัดกำลังไฟที่เชื่อมต่ออย่างน่าเชื่อถือ
- φ ปลั๊ก กล้วย 4 ช่วยให้สามารถเชื่อมต่อกับอุปกรณ์ เครื่องมือวัด ที่หลากหลายได้
มุมมองแบบ 3D
ภาพรวมผลิตภัณฑ์

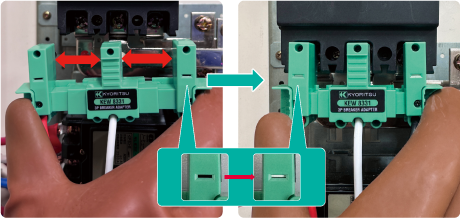

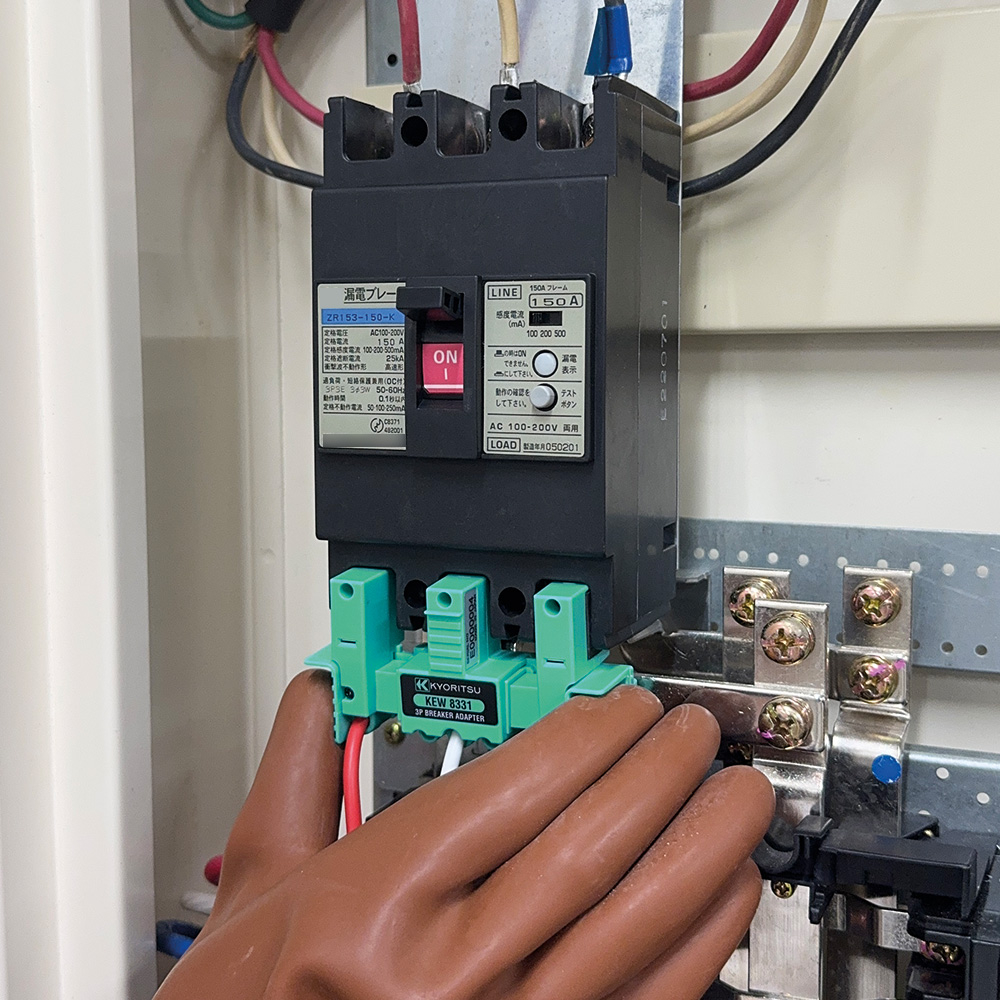

เชื่อมต่ออย่างปลอดภัยและมั่นคงแข็งแรงด้วยมือเดียว
- สามารถใช้กับเบรกเกอร์ได้หลายขนาด
- ไม่หลุดง่ายแม้ใช้งานในระยะยาว
※การเปลี่ยนสีของช่องตรวจสอบจากสีดำเป็นสีขาวบ่งชี้ถึงการเชื่อมต่อกับเทอร์มินัลเบรกเกอร์อย่างสมบูรณ์

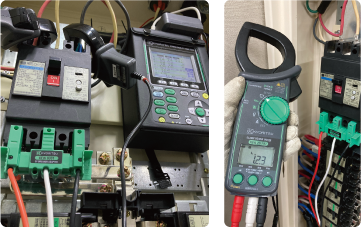

มาพร้อมกับปลั๊กแบบบานานา φ4 อเนกประสงค์
- สามารถใช้ร่วมกับเครื่องมือวัดได้อย่างหลากหลาย เช่น มัลติมิเตอร์ ตัวบันทึกข้อมูล และเครื่องวัดกำลังไฟฟ้า

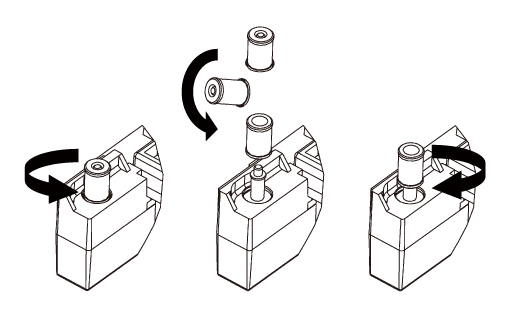

ส่วนต่อขยายความยาว
- ขยายความยาว!
การหมุน 8077ส่วนต่อคว่ำลงจะสามารถขยายความยาวได้อีก 8 mm.

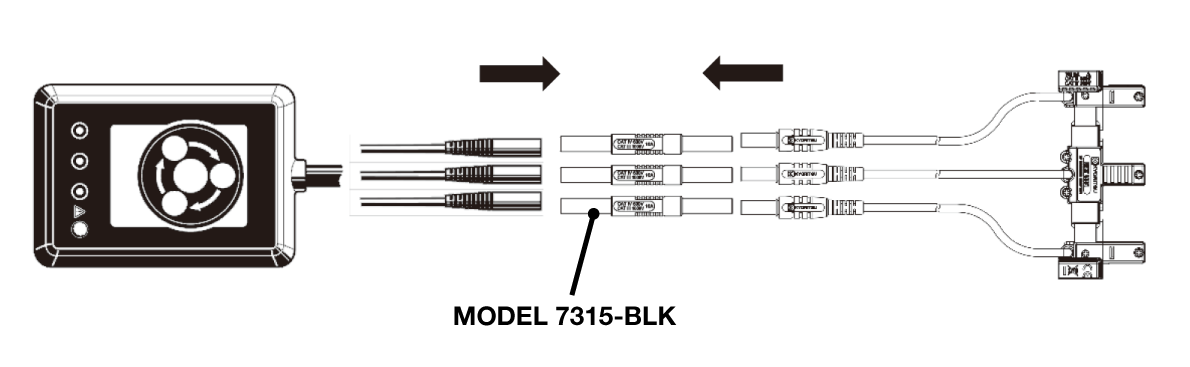

สามารถใช้กับตัวเชื่อมต่อแบบตัวผู้ของเครื่องมือวัด

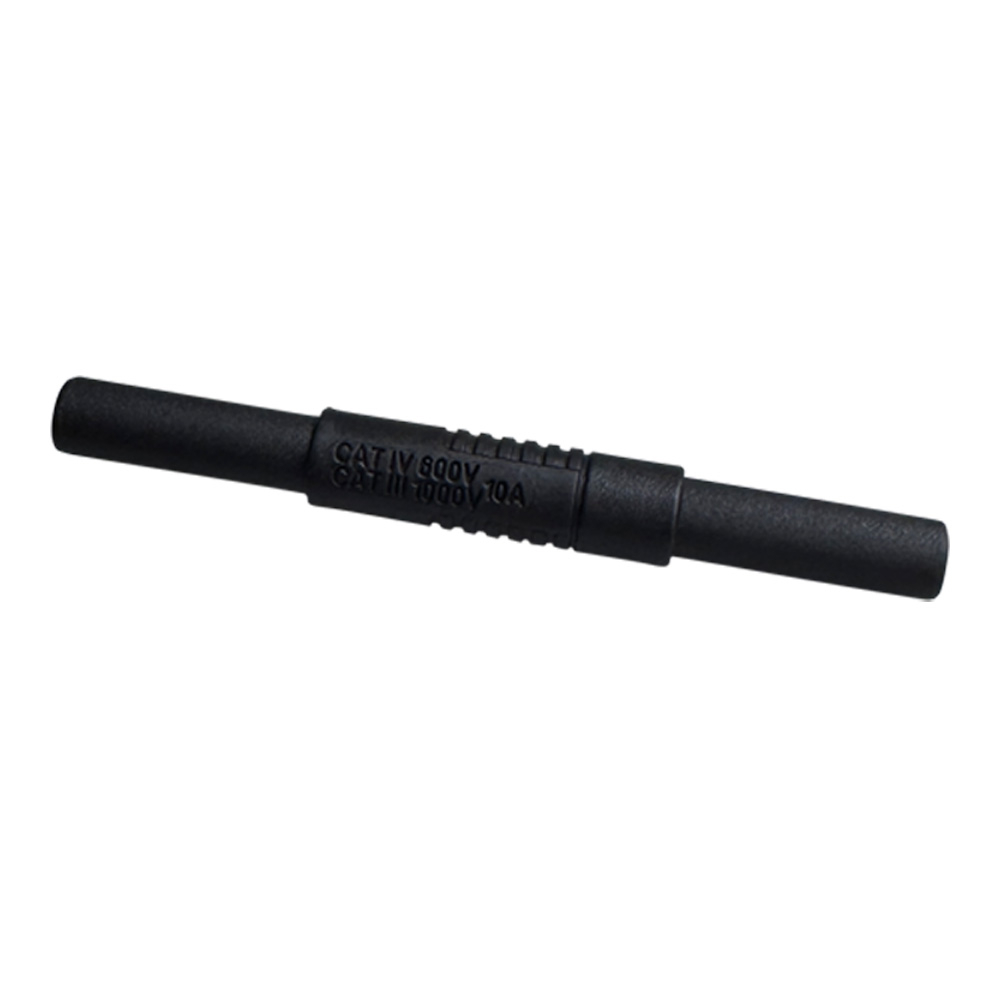

- ใช้ตัวเชื่อมต่อตัวเมีย-ตัวเมีย φ4 (7315-BLK, อุปกรณ์เสริม) เพื่อช่วยให้สามารถเชื่อมต่อกับตัวเชื่อมต่อแบบตัวผู้ของเครื่องมือวัดได้
ข้อมูลจำเพาะ
| ขนาดเบรกเกอร์ที่รองรับ*1 | 30 ถึง 250 AF |
|---|---|
| ช่วงแรงดันไฟในการทำงาน | 0 ถึง 600 Vrms AC [50/60 Hz] |
| พิกัดกระแสไฟฟ้า | 100 ｍA |
| ช่วงอุณหภูมิในการทำงานและความชื้น | -10 ถึง 50 °C ความชื้นสัมพัทธ์ 85% หรือต่ำกว่า (ไม่ควบแน่น) |
| ช่วงอุณหภูมิและความชื้นในการจัดเก็บ | -20 ถึง 60 °C ความชื้นสัมพัทธ์ 85% หรือต่ำกว่า (ไม่ควบแน่น) |
| ความยาวสายเคเบิล | 1.5 m |
| มาตรฐานที่เกี่ยวข้อง | IEC 61010-031 CAT Ⅳ 300 V / CAT Ⅲ 600 V |
| ขนาด | 50(L)×117.5(W)×37(D) mm (ไม่รวมส่วนสายเคเบิล) |
| น้ำหนัก | ประมาณ 230 g |

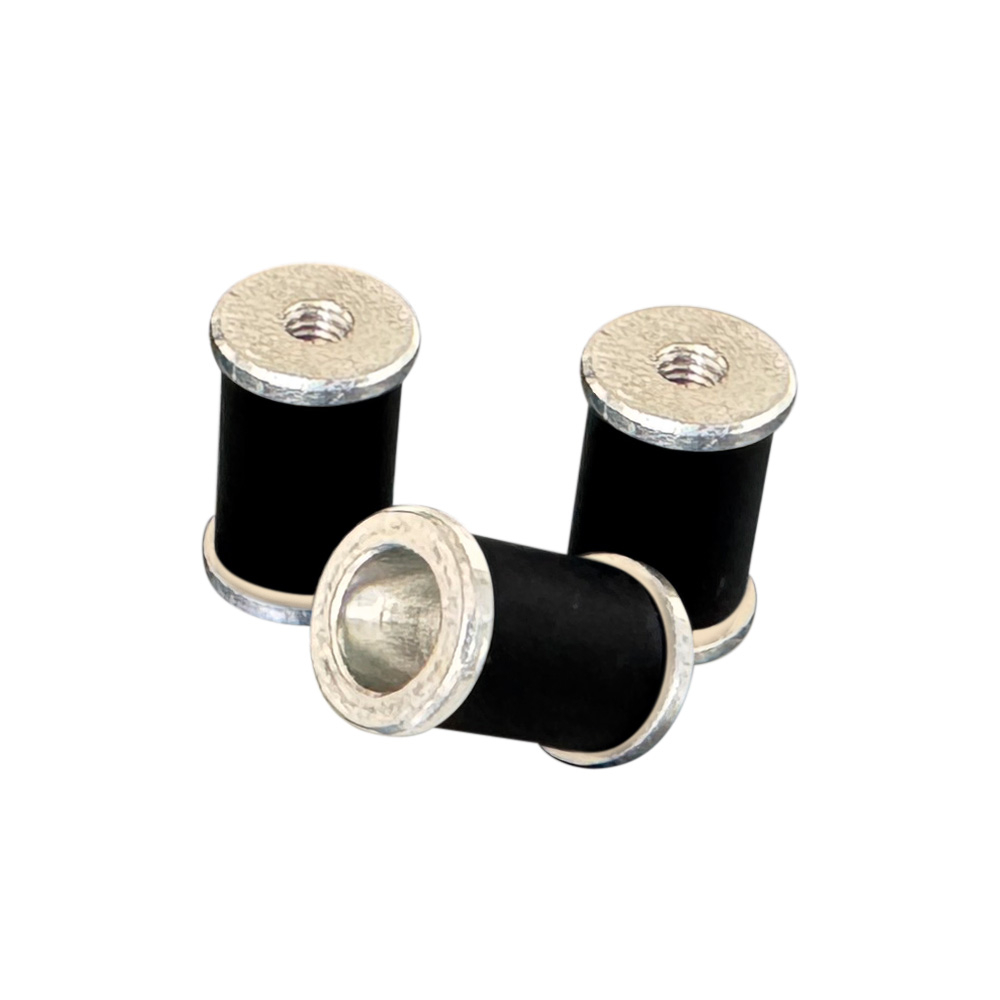

| อุปกรณ์เสริม | 8077（หัวต่อ） คู่มือการใช้งาน |
| อุปกรณ์เสริมเพิ่มเติม | 7315-BLK（แจ็คφ4 ตัวเชื่อมต่อตัวเมีย-ตัวเมีย） 9096（เคสหิ้ว） |

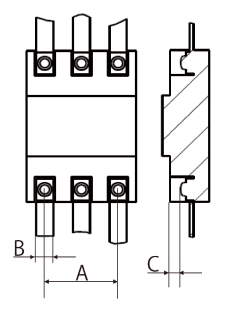

*1：ช่วงขนาดที่สามารถติดตั้งได้มีดังนี้
A ระยะห่างระหว่างหัวสกรูซ้ายและขวาของเบรกเกอร์: 47 ถึง 70 mm
B ความกว้างของเทอร์มินัลของเบรกเกอร์: 12.8 ถึง 26.5 mm
C ความสูงจากด้านบนของเบรกเกอร์ติดผนังถึงหัวสกรู: 5 mm (ขั้นต่ำ)
อาจมีเบรกเกอร์บางรายการที่ไม่สามารถติดตั้งผลิตภัณฑ์นี้ได้ ซึ่งจะขึ้นอยู่กับประเภทของเบรกเกอร์
