เครื่องทดสอบสาย LAN
KEW 8550
การตรวจสอบสายเคเบิลที่จำเป็นสำหรับ
การก่อสร้างเครือข่ายสามารถทำได้อย่างง่ายดายและเข้าใจได้ทันที!
- ฟังก์ชันตรวจสอบการเดินสาย สามารถตรวจสอบการเดินสายโดยใช้ปุ่มเพียงปุ่มเดียว
- มีฟังก์ชันตรวจสอบการเดินสายผิด รวมถึง Split pair
- สามารถวัดความยาวของสายเคเบิลได้
- ไฟแบ็คไลต์จะติดอัตโนมัติเมื่อเปิดเครื่อง
- สามารถติดตามสายเคเบิลได้ถึง 8 สายโดยใช้ยูนิตเสริมระยะไกล
*ไม่สามารถทำการตรวจสอบ PoE การตรวจสอบความเร็วสายเคเบิล และการรับรองมาตรฐานสายเคเบิลด้วยKEW 8550ได้
วีดีโอ
PR
วิธีใช้
ภาพรวมผลิตภัณฑ์
ฟังก์ชันตรวจสอบการเดินสาย
หน้าจอ LCD จะแสดง "PASS" สำหรับการเดินสายที่ถูกต้อง พร้อมกระพริบ
สัญลักษณ์ และสถานะข้อผิดพลาดสำหรับการเดินสายที่ผิดพลาด
ตรวจพบวงจรเปิด
บนพิน 4 และ 5
สายเคเบิลคู่บิดเกลียว พิน 3 และ 6
และพิน 4 และ 5 นั้น
เชื่อมต่อไม่ถูกต้อง
ตรวจพบไฟฟ้าลัดวงจร บน
พิน 3, 4และ 5 พิน 1 และ 8

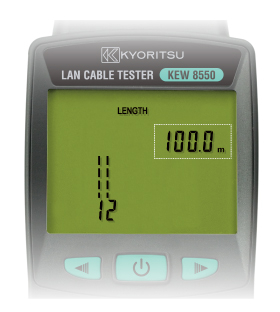

การวัดความยาวสายเคเบิล
สามารถวัดความยาวสายได้สูงสุดถึง 255m
สามารถเพิ่มความแม่นยำได้ด้วยการตั้งค่าชดเชยสำหรับแต่ละสาย

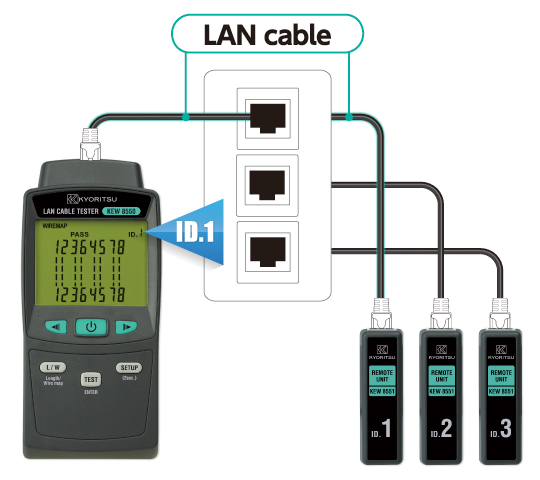

การตรวจจับสายเคเบิล
จะแสดงหมายเลข ID ของยูนิตระยะไกลที่เชื่อมต่ออยู่ สามารถวัดได้
สูงสุดถึง 8 ตำแหน่ง โดยใช้ยูนิตเสริมระยะไกล
* ตัวอย่างการตรวจสอบสายที่เชื่อมต่อกับเต้ารับบนผนังโดยใช้สาย LAN
ข้อมูลจำเพาะ
| ตัวเชื่อมต่อที่วัดได้ | RJ45 ตัวเชื่อมต่อ |
|---|---|
| สายเคเบิลที่วัดได้ | สายเคเบิลคู่บิดเกลียว (สายหุ้มฉนวน STP สายไม่หุ้มฉนวน UTP) |
| ประเภทสายเคเบิลที่สามารถวัดได้ | CAT5, CAT5e, CAT6, CAT6A |
| ฟังก์ชันตรวจสอบการเดินสาย (ช่วงความยาวที่ทดสอบได้ 100m หรือน้อยกว่า) |
การเปิดวงจร การลัดวงจร การไขว้สาย การกลับขั้ว การสลับตำแหน่ง การแยกคู่สาย และสายแบบมีฉนวน/ไม่มีฉนวน |
| การวัดความยาวสายเคเบิล | 0.1 ถึง 255m |
| ความแม่นยำ | ±10% ±1m |
| ช่วงอุณหภูมิและความชื้นในการทำงาน | 0 ถึง 40℃ ความชื้นสัมพัทธ์ 80% หรือต่ำกว่า (ไม่ควบแน่น) |
| ช่วงอุณหภูมิและความชื้นสำหรับพื้นที่จัดเก็บ | -10 ถึง 60℃ ความชื้นสัมพัทธ์ 70% หรือต่ำกว่า (ไม่ควบแน่น) |
| มาตรฐานที่เกี่ยวข้อง | IEC 61326-1(EMC) |
| แหล่งจ่ายไฟ | R03/LR03(AAA)(1.5V)×6 |
| ขนาด | หน่วยแสดงผล：156(L)×73(W)×35(D)mm หน่วยระยะไกล：72(L)×23(W)×24(D)mm |
| น้ำหนัก |
ยูนิตแสดงผล: ประมาณ 245g (รวมแบตเตอรี่) |
| อุปกรณ์เสริม |
8551-1(หน่วยระยะไกล (ID.1)) |
| อุปกรณ์เสริมเพิ่มเติม | 8551-25(ยูนิตระยะไกล (ID. 2 ถึง 5)) 8551-68(ยูนิตระยะไกล (ID. 6 ถึง 8)) |
