เครื่องมือวัดความต้านทานดิน
รุ่นเคสแบบแข็ง
- ความต้านทานกราวด์แบบ 3 ขั้วและ 2 ขั้ว
- การออกแบบวงจรล่าสุดช่วยให้เครื่องมือทำงานได้โดยได้รับอิทธิพลน้อยที่สุดจากแรงดันไฟฟ้ากราวด์และความต้านทานกราวด์ของหลักกราวด์เสริม
- กันฝุ่นและหยดน้ำ (ออกแบบตามมาตรฐาน IEC 60529IP54)
- สามารถอ่านค่าความต้านทานกราวด์ได้โดยตรงจากมาตรวัด
- ออกแบบให้ตรงตามมาตรฐาน IEC 61010-1 มาตรฐานความปลอดภัย
- สามารถวัดแรงดันไฟฟ้ากราวด์ได้
- ขนาดเล็กและน้ำหนักเบา วัสดุตัวเครื่องแบบใหม่ที่ทนทานต่อแรงกระแทก
- การวัดกระแสไฟฟ้า 2mA ช่วยให้สามารถทดสอบความต้านทานกราวด์ได้โดยที่เบรกเกอร์ป้องกันกระแสไฟฟ้ารั่วไหลลงกราวด์ในวงจรที่ทดสอบไม่ตัดวงจร
- สามารถตรวจสอบการเชื่อมต่อสายไฟเข้ากับขั้ว C และ P และ ความต้านทานกราวด์เสริม ที่เหมาะสมได้โดยดูจากไฟแสดงสถานะ “ OK ”
การเชื่อมต่อสายไฟเข้ากับขั้ว C และ E ถือว่าถูกต้องเมื่อไฟแสดงสถานะ “ OK ” สว่างขึ้น

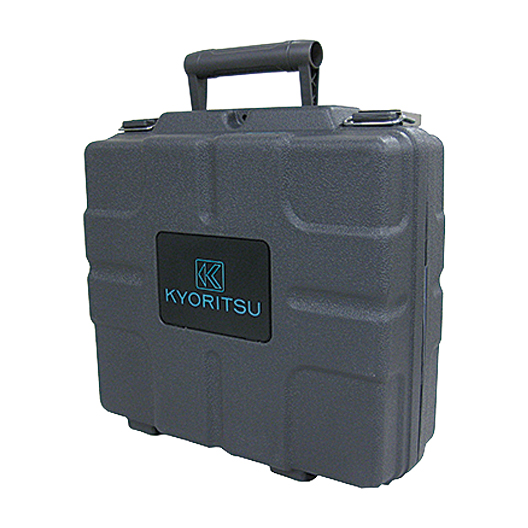

เคสแบบแข็ง
*โปรดตรวจสอบ* ที่นี่ สำหรับรุ่น กล่อง แบบนิ่ม
มุมมองแบบ 3D
ภาพรวมผลิตภัณฑ์
ตัวเลือกที่เป็นประโยชน์สำหรับการวัด
อะแดปเตอร์เพื่อให้สามารถใช้งานสายทดสอบอื่นๆ ได้ (MODEL 8259)
ข้อมูลจำเพาะ
| การวัดความต้านทานกราวด์ |
x1Ω | x10Ω | x100Ω | |
|---|---|---|---|---|
| ช่วงการวัด | 0 ถึง 12 Ω | 0 ถึง 120 Ω | 0 ถึง 1200 Ω | |
| ความแม่นยำ | ±3% ของขนาดเต็ม | |||
| การวัดแรงดันไฟฟ้ากราวด์ | ||||
| ช่วงการวัด | 0 ถึง 30V AC (50/60Hz) | |||
| ความแม่นยำ | ±3% ของขนาดเต็ม | |||
| การป้องกันโอเวอร์โหลด | ความต้านทานกราวด์: 276V AC/DC (10 วินาที) แรงดันไฟฟ้ากราวด์: 276V AC/DC (10 วินาที) |
|||
| มาตรฐานที่เกี่ยวข้อง | IEC 61010-1 CAT III 300V ระดับมลพิษ 2, IEC 61010-2-030, IEC 61557-1,5, IEC 60529 (IP54) |
|||
| แหล่งจ่ายไฟ | R6 (AA) (1.5V) × 6 | |||
| ขนาด | 105(L) × 158(W) × 70(D) mm (รวมฝาเคส) | |||
| น้ำหนัก | ประมาณ 600g (รวมแบตเตอรี่และฝาเคส) | |||
| อุปกรณ์เสริม | 7095A (สายการทดสอบความต้านทานกราวด์ (สีแดง 20m, สีเหลือง 10m, สีเขียว 5m/1 ชุด)) 7127B (โพรบวัดค่าอย่างง่าย) 8032 (หลักดินเสริม [2 หลัก์/1 ชุด]) 9121 (สายสะพาย) 9164 (เคสหิ้ว [แบบแข็ง]) R6(AA) × 6, คู่มือการใช้งาน |
|||
| อุปกรณ์เสริมเพิ่มเติม | 7245A (ชุดสายวัดความแม่นยำสูง) 8259 (อะแดปเตอร์สำหรับขั้วต่อการวัด) 9084 (เคสหิ้ว) |
|||
