แคลมป์มิเตอร์วัดกำลังไฟฟ้า

KEW 2062BT

ปากคีบรูปทรงหยดน้ำที่มีตัวนำไฟฟ้าขนาด 55 mm: สะดวกใช้งานในสำนักงานและโรงงานขนาดเล็ก

กระแสไฟฟ้าสูงถึง 1000A rms
แรงดันไฟฟ้าสูงถึง 1000V rms
ฮาร์โมนิกสูงถึง 30
KEW 2062 และ KEW 2062BT มีปากคีบรูปหยดน้ำ ขนาดใช้งานสะดวกในสำนักงานและโรงงานขนาดเล็ก (ขนาดตัวนำไฟฟ้า 55mm)

มุมมองแบบ 3D

วีดีโอ

ภาพรวมผลิตภัณฑ์

１．ฟังก์ชันการวัดต่างๆ

สามารถวัดกระแสไฟฟ้า แรงดันไฟฟ้า กําลังไฟฟ้า ฮาร์โมนิก และการตรวจจับเฟสได้
True RMS: ระบุค่าที่ถูกต้องของรูปแบบคลื่นที่ผิดเพี้ยน
มีฟังก์ชัน PEAK, MAX, MIN, AVG ให้เลือก
ง่ายต่อการตรวจสอบการเปลี่ยนแปลงชั่วคราวในแหล่งจ่ายไฟ
ไฟ LCD สามารถแสดงค่าแรงดันไฟฟ้าและความถี่หรือกำลังและตัวประกอบกําลังไฟฟ้าพร้อมกันได้

2．การวัดกำลังไฟฟ้า

สามารถวัดกําลังไฟฟ้าบนระบบการเดินสายไฟใดๆ

KEW 2062BT สามารถทำการวัดแบบเฟสเดียว 2 สาย/เฟสเดียว 3 สาย และการวัดความสมดุลและความไม่สมดุลของไฟ 3 เฟส 3 สาย /สามเฟส 4 สาย จอแสดงผลคู่สามารถแสดงตัวแปรหลายรายการเช่น W & PFW & deg, W & VA, W & Var,V & A, ฯลฯ พร้อมกันได้

นอกจากนี้ยังมีตัวแปรต่างๆ ซึ่งจำเป็นสำหรับการวัดกําลังไฟฟ้าได้ เช่น กําลังไฟฟ้าที่ใช้จริง/รีแอกทีฟ/ปรากฏ ตัวประกอบกําลังไฟฟ้า ความแตกต่างของเฟส (1P2W เท่านั้น)

สามารถวัดกําลังไฟฟ้าได้ทั้งหมด 3 เฟสในขั้นตอนง่ายๆ

ด้วยการตั้งค่าอัตราส่วน CT และ VT และการวัดด้านทุติยภูมิของการแปลง จึงสามารถรับค่าด้านปฐมภูมิได้

3．การวัดฮาร์มอนิก

สามารถวัดค่าฮาร์โมนิกของแรงดันไฟและกระแสไฟ ซึ่งทำให้เกิด
ความล้มเหลวต่างๆ ในสนามได้สามารถวัดและแสดงค่าฮาร์โมนิกแรงดันไฟและกระแสไฟแต่ละค่าได้สูงถึง 30ปัจจัยความเพี้ยนฮาร์โมนิกรวมจะแบ่งออกเป็นสองประเภท ได้แก่THD-R และ THD-F สามารถแสดงแต่ละระดับของฮาร์โมนิกได้บนจอ LCD ของเครื่องทดสอบ ทั้งค่ากระแสไฟ (หรือค่าแรงดันไฟ) และสามารถแสดงอัตราส่วนเนื้อหาได้บนหน้าจอเดียวกัน

4．การตรวจจับเฟส

5．การเชื่อมต่อ

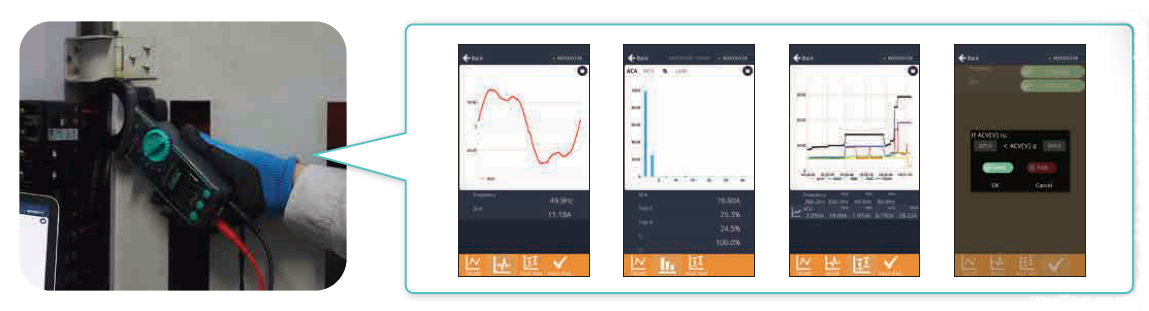

แอปพลิเคชันเฉพาะ "KEW Power＊" รองรับทั้ง Android™ และ iOS
สามารถตรวจสอบจอ LCD ได้ที่อุปกรณ์อัจฉริยะ
สามารถจัดเก็บค่าที่วัดและกราฟได้ด้วยการกดปุ่มเพียงปุ่มเดียว
สามารถแสดงแรงดันไฟฟ้าและกระแสไฟฟ้าได้ในการแสดงรูปแบบคลื่น สามารถพบการมีอยู่ของฮาร์โมนิกได้ง่าย
สามารถตั้งค่าเกณฑ์ของแต่ละค่าที่วัดได้ที่แอปพลิเคชัน และสามารถตัดสินได้จากผลซึ่งจะออกมาเป็น PASS และ FAIL

แอปพลิเคชันตรวจติดตามข้อมูลการวัด "KEW Power＊"

สามารถดาวน์โหลดได้ฟรีใน Google Play Store และ App Store
โปรดค้นหาด้วย "KEW Power"
อาจมีค่าธรรมเนียมการสื่อสารแยกต่างหากสำหรับการดาวน์โหลดแอปพลิเคชัน

รองรับ Android™ ตั้งแต่เวอร์ชัน 8 ถึง 15
รองรับ iOS 10.0 ขึ้นไป

ข้อมูลจำเพาะ

ACV
การเชื่อมต่อสายไฟ		1P2W, 1P3W, 3P3W, 3P4W
การวัดและ ตัวแปร		แรงดันไฟฟ้า กระแสไฟฟ้า ความถี่ กําลังไฟฟ้าที่ใช้จริง กำลังไฟฟ้ารีแอกทีฟ กำลังไฟฟ้าที่ปรากฏตัวประกอบกําลังไฟฟ้า (cosθ) มุมเฟส ฮาร์โมนิก (THD-R/THD-F) การหมุนเฟส

	ช่วง	1000V
	ความแม่นยำ	±0.7%rdg±3dgt (40.0 ถึง 70.0Hz) ±0.3%rdg±5dgt (70.1Hz ถึง 1KHz)
	ตัวประกอบยอดคลื่น	1.7 หรือต่ำกว่า
ACA

	ช่วง	40.00/400.0/1000A (3 ช่วงอัตโนมัติ)
	ความแม่นยำ	±1.0％rdg±3dgt (40.0 ถึง 70.0Hz) ±2.0％rdg±5dgt (70.1Hz ถึง 1kHz)
	ตัวประกอบยอดคลื่น	3 หรือต่ำกว่าบนช่วง 40.00A/400.0A, 3 หรือต่ำกว่าจุดสูงสุด 1500A บนช่วง 1000A
ความถี่

	ช่วงการแสดงผล	40.0 ถึง 999.9Hz
	ความแม่นยำ	±0.3％rdg±3dgt
กําลังไฟฟ้าที่ใช้จริง

	ช่วง	40.00/400.0/1000kW
	ความแม่นยำ	±1.7%rdg±5dgt (PF1, คลื่นไซน์, 45 ถึง 65Hz)
กำลังไฟฟ้าที่ปรากฏ

	ช่วง	40.00/400.0/1000kVA
	ความแม่นยำ	±1dgt เทียบกับแต่ละค่าที่คำนวณได้ สรุป: เพิ่มข้อผิดพลาดของแต่ละช่อง, 3P3W: ±2dgt, 3P4W:±3dgt
กำลังไฟฟ้ารีแอกทีฟ

	ช่วง	40.00/400.0/1000kVar
	ความแม่นยำ	±1dgt เทียบกับแต่ละค่าที่คำนวณได้ สรุป: เพิ่มข้อผิดพลาดของแต่ละช่อง, 3P3W: ±2dgt, 3P4W:±3dgt
ตัวประกอบกําลังไฟฟ้า

	ช่วงการแสดงผล	-1.000 ถึง 0.000 ถึง +1.000
	ความแม่นยำ	±1dgt เทียบกับแต่ละค่าที่คำนวณได้ สรุป: เพิ่มข้อผิดพลาดของแต่ละช่อง, 3P3W: ±2dgt, 3P4W:±3dgt
มุมเฟส (1P2W เท่านั้น)

	ช่วงการแสดงผล	-180.0 ถึง 0.0 ถึง +179.9
	ความแม่นยำ	ภายใน ±3.0°
RMS ฮาร์โมนิก (อัตราเนื้อหา)

	ลำดับการวิเคราะห์	ลำดับที่ 1 ถึง 30
	ความแม่นยำ	±5.0％rdg ± 10dgt (ที่ 1 ถึง 10) ±10％rdg ± 10dgt (11to 20) ±20％rdg ± 10dgt (ที่ 21 ถึง 30)
THD-R/THD-F ของฮาร์โมนิกรวม

	ช่วงการแสดงผล	0.0% ถึง 100.0%
	ความแม่นยำ	±1dgt เทียบกับผลลัพธ์ที่คำนวณได้ของแต่ละค่าที่วัดได้
การหมุนเฟส		ACV 80 ถึง 1100V (45 ถึง 65Hz)
ฟังก์ชันอื่นๆ		MAX/MIN/AVG/PEAK, การคงค่าข้อมูล, Bluetooth^®, ไฟแบ็คไลต์, ปิดอัตโนมัติ
ทั่วไป

	อินเทอร์เฟซ การสื่อสาร	Bluetooth^®5.0
	แหล่งจ่ายไฟ	LR6 (AA) (1.5V) ×2
	ระยะเวลาในการวัด อย่างต่อเนื่อง	ประมาณ 58 ชั่วโมง
	ขนาดตัวนำไฟฟ้า	สูงสุด φ55 mm
	ขนาด/น้ำหนัก	247(L) × 105(W) × 50(D) mm/ประมาณ 490g (รวมแบตเตอรี่)
	มาตรฐานที่เกี่ยวข้อง	IEC 61010-1, IEC 61010-2-032, IEC 61326-1,2-2 ClassB CAT Ⅳ 300V/CAT Ⅲ 600V/CAT Ⅱ 1000V ระดับมลพิษ 2
	อุปกรณ์เสริม	7290 (สายทดสอบ) 9198 (เคสหิ้ว) LR6(AA)×2, คู่มือการใช้งาน

* บางประเทศได้มีการควบคุมการปฏิบัติตามกฎระเบียบด้วยกฎหมายวิทยุสำหรับผลิตภัณฑ์ที่มี Bluetooth^Ⓡ
　โปรดตรวจสอบกับผู้จัดจำหน่ายก่อนที่จะซื้อผลิตภัณฑ์ของเราซึ่งมี Bluetooth^Ⓡ
