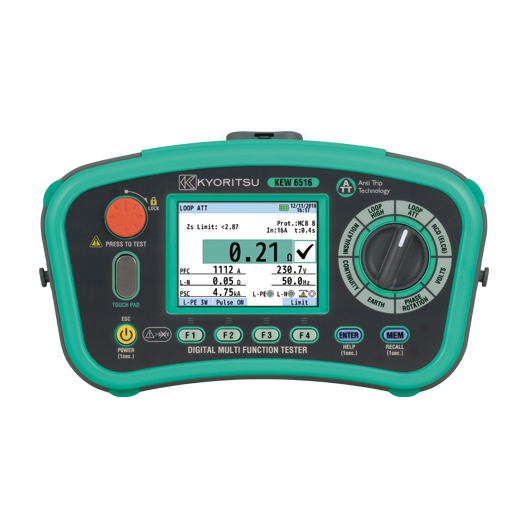

เครื่องทดสอบการติดตั้งมัลติฟังก์ชัน

KEW 6516

พลังการทดสอบมากมายอยู่ในมือของผู้เชี่ยวชาญด้านการติดตั้งทางไฟฟ้า!

แสดง
จอ LCD สี ขนาด 3.5 นิ้ว แบบดอทเมทริกซ์
ATT
เทคโนโลยีป้องกันการตัดวงจร (พร้อมสายไฟ 2 และ 3 ) สำหรับการทดสอบ LOOP L-PE ที่ไม่ทำให้เกิด ตัดวงจร บนอุปกรณ์ป้องกันกระแสไฟรั่ว (RCD) ทุกตัว
ใช้สายไฟเพียง 2 เส้นเท่านั้น มีประโยชน์มากใน กล่อง ที่ไม่มีสายกลาง (เช่น สายไฟมอเตอร์ 3 เฟส)
ลูป
• ช่วง กระแสไฟฟ้า ทดสอบสูงถึง 2Ω พร้อมความละเอียด 0.001Ω
• Zs Limit จะเปรียบเทียบค่าที่กำหนดโดยมาตรฐานการติดตั้งระบบไฟฟ้ากับผลการวัด
RCD
・อุปกรณ์ป้องกันกระแสไฟรั่วชนิด AC, A, F, B (ทั่วไปและเฉพาะเจาะจง), EV และแบบปรับได้
・การทดสอบเดี่ยวและอัตโนมัติ การทดสอบแบบเพิ่มระดับ และการตรวจจับแรงดันไฟฟ้าแบบสัมผัส
โลก
ชุดทดสอบ ความต้านทาน Earth 2 และ 3 พร้อมอุปกรณ์เสริมครบชุด
ฉนวนกันความร้อน
การทดสอบความต้านทาน 100, 250, 500 และ 1000V ด้วยแรงดันคายประจุอัตโนมัติ
ความต่อเนื่อง
ทดสอบความต่อเนื่องที่ระดับ 200mA หรือ 15mA พร้อม กริ่ง ที่เลือกได้เพื่อการตัดสินใจที่รวดเร็ว
การหมุนเฟส
บนสายส่งไฟฟ้า 3 เฟส โดยมีการแสดงลำดับการทำงานอย่างชัดเจนบนหน้าจอแสดงผล
โวลต์
การวัดแรงดัน TRMS 2 ถึง 600V ความถี่ไฟหลัก
HELP
หน้าจอจะแสดงวิธีการเชื่อมต่ออุปกรณ์ตามฟังก์ชันที่เลือก
สป.ด.
การทดสอบอุปกรณ์ป้องกันไฟกระชาก (SPD) ที่ใช้ วาริสเตอร์ )
PAT
ฟังก์ชัน Portable Appliance Tester สำหรับการทดสอบ ความต้านทาน ตัวนําไฟฟ้า ตัวนำฉนวนและตัวนำป้องกัน
ความปลอดภัย
IEC 61010-1 CAT Ⅳ 300V / CAT Ⅲ 600V, IEC 61557-1,2,3,4,5,6,7,10

มุมมองแบบ 3D

วีดีโอ

PR

วิธีใช้

ภาพรวมผลิตภัณฑ์

หน้าจอ LCD ขนาดใหญ่และฟังก์ชัน HELP

ข้อมูลการทดสอบทั้งหมดจะแสดงในหน้าจอสีขนาดใหญ่หน้าจอเดียว
ฟังก์ชัน HELP จะแสดงวิธีการเชื่อมต่อเครื่องมือตามฟังก์ชันที่เลือก

การทำงานใน 3 ขั้นตอนง่ายๆ และการทดสอบแบบแฮนด์ฟรี

ตั้งปุ่มหมุนไปที่ช่วงการทดสอบของคุณ
เชื่อมต่อเครื่องมือเข้ากับระบบการติดตั้งที่อยู่ใต้การทดสอบ
กดปุ่มทดสอบ (โดยโพรบจากระยะไกลหรือใช้ฟังก์ชันล็อกของปุ่มทดสอบ)

Anti-Trip Technology (พร้อมสาย 2 & 3)

สำหรับการทดสอบ L-PE ของวงจรที่ไม่มีการตัดวงจรกับอุปกรณ์ตัดไฟรั่ว ทั้งหมด
ด้วย 3 สาย (L, N, PE) เพื่อให้ได้การอ่านที่แม่นยำที่สุด
ด้วย 2 สายเท่านั้น มีประโยชน์อย่างยิ่งในกรณีที่ไม่มีสาย N (เช่น สายมอเตอร์ 3 เฟส)

ค่าอิมพีแดนซ์วงจรความละเอียด 0.001

ช่วงกระแสไฟทดสอบสูงที่ 2Ω ด้วย 0.001Ω resolution

ขีดจำกัด Zs/Ra

ขีดจำกัด Zs จะเปรียบเทียบค่าที่กำหนดโดยมาตรฐานการติดตั้งทางไฟฟ้ากับผลลัพธ์ที่วัดได้

การตรวจสอบความถูกต้องของข้อกําหนดด้านความปลอดภัยในการติดตั้งทางไฟฟ้าทำได้ง่ายขึ้นโดยใช้ฟังก์ชันขีดจำกัด Zs/Ra ฟังก์ชันนี้จะตรวจสอบโดยอัตโนมัติว่าอิมพีแดนซ์วงจรที่วัดได้สำหรับ TN (หรือลูปกราวด์สำหรับ TT) มีค่าต่ำพอที่จะตัดวงจร (ตัดการเชื่อมต่อ) กับ MCB/ฟิวส์/RCD โดยให้ผลลัพธ์เป็น PASS หรือ FAIL บนหน้าจอ

การทดสอบ SPD

SPD (Surge Protective Device) ซึ่งมีวาริสเตอร์ที่สามารถทดสอบได้ โดยวัดแรงดันไฟฟ้าในการตัดวงจรโดยไม่เกิดความเสียหาย

การทดสอบ PAT

การทดสอบ PAT (PAT = Portable Appliance Tester) สามารถทดสอบความต้านทานฉนวนและความต่อเนื่องของการต่อสายดินของอุปกรณ์พกพาสำหรับคลาส I และ II ได้

การเชื่อมต่อ

ใช้ แอปพลิเคชัน พีซี KEW Report เพื่อเพิ่มประสิทธิภาพการทำงาน

KEW 6516สามารถดาวน์โหลดข้อมูลการทดสอบได้โดยเชื่อมต่ออะแดปเตอร์ USB (รุ่น 8212-USB) จากนั้นพิมพ์รายงานการทดสอบที่สมบูรณ์ด้วยพีซี

ข้อมูลจำเพาะ

ความต้านทานฉนวน							SPD (วาริสเตอร์)
แรงดันไฟฟ้าทดสอบ			100V	250V	500V	1000V	สูงสุด1000V
ช่วงการวัด			2.000/20.00/200.0MΩ (เลือกช่วงอัตโนมัติ)		20.00/200.0/ 1000MΩ (เลือกช่วงอัตโนมัติ)	20.00/200.0/ 2000MΩ (เลือกช่วงอัตโนมัติ)	0 ถึง 1049V (เพิ่มขึ้นทีละ 1V)
ความแม่นยำ			±2%rdg±6dgt (2.000/20.00MΩ) ±5%rdg±6dgt (200.0MΩ)		±2%rdg±6dgt (20.00/200.0MΩ) ±5%rdg±6dgt (1000MΩ)	±2%rdg±6dgt (20.00/200.0MΩ) ±5%rdg±6dgt (2000MΩ)	±5%rdg±5dgt
พิกัดกระแสไฟฟ้า			1.0 ถึง 1.2mA @0.1MΩ	1.0 ถึง 1.2mA @0.25MΩ	1.0 ถึง 1.2mA @0.5MΩ	1.0 ถึง 1.2mA @1MΩ	‐
กระแสไฟฟ้าลัดวงจรเอาต์พุต			1.5mA สูงสุด				‐
ค่าอิมพีแดนซ์วงจร
ฟังก์ชัน			ATT ของวงจร		วงจรสูง
ฟังก์ชัน			L-PE/L-N (3wire)	L-PE (2wire)	L-PE (0.01ΩRes)	L-PE (0.001ΩRes) กระแสไฟฟ้าทดสอบสูง (25A)	L-N/L-L
พิกัดแรงดันไฟฟ้า			100 ถึง 260V (50/60Hz)	48 ถึง 260V (50/60Hz)	48 ถึง 260V (50/60Hz)	100 ถึง 260V (50/60Hz)	48 ถึง 500V (50/60Hz)
ช่วงความต้านทาน			20.00/200.0/2000Ω (เลือกช่วงอัตโนมัติ)		20.00/200.0/2000Ω (เลือกช่วงอัตโนมัติ)	2.000Ω	20.00Ω
ความแม่นยำ			±3%rdg±6dgt	±3%rdg±10dgt	±3%rdg±4dgt	±3%rdg±25mΩ	±3%rdg±4dgt
กระแสไฟทดสอบที่กำหนดที่ 0Ω ภายนอก วงจร: ขนาด/ระยะเวลาที่ 230V			L-N:6A/60ms N-PE:10mA	L-PE:15mA	20Ω: 6A/20ms 200Ω: 0.5A/20ms 2000Ω: 15mA/500ms	25A/20ms	6A/20ms
PSC/PFC
ช่วง			2000A/20kA (LN(PSC)/L-PE(PFC))	2000A/20kA (PFC)	2000A/20kA (PFC)	2000A/50kA (PFC)	2000A/20kA (PSC)
ความแม่นยำ			ความแม่นยำของ PSC/PFC ได้มาจากข้อมูลจำเพาะของค่าอิมพีแดนซ์วงจรที่วัดและข้อมูลจำเพาะของแรงดันไฟฟ้าที่วัด
RCD
พิกัดแรงดันไฟฟ้า			100 ถึง 260V(50/60Hz)
ฟังก์ชัน			x1/2, x1, x5, การเพิ่มระดับ, ออโต้, Uc
ฟังก์ชัน			6/10/30/100/300/500/1000mA/ตัวแปร
ประเภทอุปกรณ์ตัดไฟรั่ว			AC(G/S)	A(G/S)	F(G/S)	B(G/S)	EV
การตั้งค่ากระแสไฟฟ้าในการตัดวงจร		x1/2, x1,Uc	10/30/100/300/ 500/1000mA(G) 10/30/100/ 300/500(S)	10/30/100/ 300/500mA	10/30/100/ 300/500mA	10/30/100/ 300mA	6mA (x1 เท่านั้น)
		x5	10/30/100mA	10/30/100mA	10/30/100mA	10/30mA	－
		การเพิ่มระดับ	10/30/100/ 300/500mA	10/30/100/ 300/500mA	10/30/100/ 300/500mA	10/30/100/ 300mA	6mA
ความแม่นยำ	กระแสไฟฟ้า ในการตัดวงจร	x1/2	-8 ถึง -2%	-10 ถึง 0%	-10 ถึง 0%	-10 ถึง 0%	－
		x1	+2 ถึง +8%	0 ถึง +10%	0 ถึง +10%	0 ถึง +10%	0 ถึง +10%
		x5	+2 ถึง +8%	0 ถึง +10%	0 ถึง +10%	0 ถึง +10%	－
		การเพิ่มระดับ	-4 ถึง +4%	-10 ถึง +10%	-10 ถึง +10%	-10 ถึง +10%	-10 ถึง +10%
	เวลาการตัดวงจร	x1/2	2000ms(G/S):±1%rdg±2ms				－
		x1	550ms(G):±1%rdg±2ms,1000ms(S):±1%rdg±2ms				10.5s:±1%±2㎳
		x5	410ms(G/S):±1%rdg±2ms				－
ความต่อเนื่อง
ช่วง			20.00/200.0/2000Ω (เลือกช่วงอัตโนมัติ)
แรงดันไฟฟ้าวงจรเปิด (DC)			7 ถึง 14V
การวัด กระแสไฟฟ้า	200mA		200mA หรือสูงกว่า (2Ω หรือต่ำกว่า)
การวัด กระแสไฟฟ้า	15mA		15mA±3mA(ไฟฟ้าลัดวงจร)
ความแม่นยำ			±2%rdg±8dgt
โวลต์
ช่วง			300.0/600V(เลือกช่วงอัตโนมัติ)
ช่วง การวัด	โวลต์		2 ถึง 600V
ช่วง การวัด	ความถี่		45 ถึง 65Hz
ความแม่นยำ	โวลต์		±2%rdg±4dgt
ความแม่นยำ	ความถี่		±0.5%rdg±2dgt
การหมุนเฟส
พิกัดแรงดันไฟฟ้า			48 ถึง 600V(45 ถึง 65Hz)
หมายเหตุ			หมายเหตุ ลำดับเฟสที่ถูกต้อง: จะปรากฏเป็น “1.2.3” และทำเครื่องหมาย ลำดับเฟสย้อนกลับ: จะปรากฏเป็น “3.2.1” และทำเครื่องหมาย
สายดิน
ช่วง			20.00/200.0/2000Ω(เลือกช่วงอัตโนมัติ)
ความแม่นยำ			±2%rdg±0.08Ω(20.00Ω) ±2%rdg±3dgt(200.0/2000Ω)
ทั่วไป
มาตรฐานที่เกี่ยวข้อง			IEC 61010-1 CAT IV 300V/CAT III 600 ระดับมลพิษ V2 IEC 61010-2-034, IEC 61557-1,2,3,4,5,6,7,10 IEC 60529(IP40), IEC 61326(EMC)
แหล่งจ่ายไฟ			LR6 (AA) (1.5V) ×8
อินเทอร์เฟซการสื่อสาร			USB
ขนาด/น้ำหนัก			136(L) × 235(W) × 114(D) mm/1350g (รวมแบตเตอรี่)
อุปกรณ์เสริม			การทดสอบแหล่งจ่ายไฟหลัก lead※1 7281 (สายทดสอบพร้อมสวิตช์รีโมทคอนโทรล) 7246 (สายทดสอบของแผงจ่ายไฟ) 7228A (สายการทดสอบความต้านทานกราวด์) 8041 (หลักดินเสริม [2 หลัก/1 ชุด]) 9084 (เคสแบบนิ่ม) 9142 (เคสหิ้ว) 9151 (สายสะพาย) 9199 (แผ่นรองไหล่) 8212-USB (อะแดปเตอร์ USB) LR6(AA) × 8 คู่มือการใช้งาน ใบรับรองการปรับเทียบ
อุปกรณ์เสริมเพิ่มเติม			8259 (อะแดปเตอร์สำหรับขั้วต่อการวัด) 7272 (ชุดสายวัดความแม่นยำสูง) 8017A (หลักกราวด์ต่อพ่วงยาว) 8602 (อะแดปเตอร์ EVSE)

โปรดดาวน์โหลด “KEW Report (ซอฟต์แวร์)” จากที่นี่

※1　7187A:ปลั๊กสำหรับอังกฤษ, 7218A:(EU) ปลั๊ก SCHUKO สำหรับยุโรป7221A:(SA) ปลั๊กสำหรับแอฟริกาใต้, 7222A:(AU) ปลั๊กสำหรับออสเตรเลีย

ชุดเครื่องทดสอบมัลติฟังก์ชันและอะแดปเตอร์ EVSE

มีชุดอุปกรณ์สำหรับทดสอบ EVSE ด้วยซีรีส์ KEW 6516
