เครื่องทดสอบอุปกรณ์พกพา
ปกป้องชีวิตและทรัพย์สินจากเครื่องใช้ไฟฟ้าที่ชำรุด
- ใช้พลังงานจากแบตเตอรี่
- ผลลัพธ์ PASS/FAIL
- ไฟแบ็คไลต์สถานะสี
- 10mA & 30mA ทดสอบอุปกรณ์ตัดไฟรั่ว (มีหม้อแปลงแยกในตัว)
- ฟังก์ชันหน่วยความจำข้อมูลสูงถึง 999
- เอาต์พุตเครื่องพิมพ์
KEW 6205 มาพร้อมกับ Wireless LAN: มีจำหน่ายเฉพาะในออสเตรเลียและนิวซีแลนด์เท่านั้น
มุมมองแบบ 3D
ภาพรวมผลิตภัณฑ์
เครื่องมือนี้เหมาะสำหรับทำการทดสอบตามที่ต้องการตามมาตรฐานต่อไปนี้
AS/NZS 3760 การทดสอบความปลอดภัยในระหว่างให้บริการและการทดสอบอุปกรณ์ไฟฟ้า
ฟังก์ชันการทดสอบ
| ฟังก์ชัน | การทดสอบเนื้อหา |
|---|---|
| การตรวจสอบ Class I |
|
| การทดสอบ Class Ⅱ |
|
| การทดสอบสายต่อขยาย |
|
| การทดสอบอุปกรณ์ตัดไฟรั่ว |
|
ข้อมูลจำเพาะ
ตัวบ่งชี้แรงดันไฟฟ้าหลัก |
|||
|---|---|---|---|
| ช่วงการแสดงผล | 30 ถึง 270V | ||
| ความแม่นยำ | ±5V | ||
การทดสอบความต้านทานของตัวนำไฟฟ้าป้องกัน |
|||
| ช่วงการวัด | 0.00 ถึง 20.00Ω | ||
| แรงดันไฟฟ้าวงจรเปิด | 5V±0.4V DC | ||
| การวัดกระแสไฟฟ้า | 200mA DC(ค่าที่กำหนด) | ||
| ความแม่นยำ | ±3%rdg±5dgt | ||
การทดสอบความต้านทานฉนวน |
|||
| พิกัดแรงดันไฟฟ้า |
250V | 500V | |
| ช่วงการวัด |
0.00 ถึง 20.00MΩ | ||
| แรงดันไฟฟ้าขณะไม่มีโหลด |
250V DC +20%,-0% | 500V DC +20%,-0% | |
| กระแสไฟฟ้าลัดวงจร |
1.5mA DC หรือต่ำกว่า | ||
| ความแม่นยำ |
±2%rdg±3dgt | ||
การทดสอบกระแสไฟฟ้าของโหลด/กระแสไฟฟ้ารั่วไหล |
|||
| รายการ |
กระแสไฟฟ้าของโหลด | กระแสไฟฟ้ารั่วไหล | |
| ช่วงแรงดันไฟฟ้าหลัก |
100 ถึง253V/50Hz | ||
| ช่วงการวัด |
0.10 ถึง 10.00A rms | 0.10 ถึง 20.00mA rms | |
| ความแม่นยำ |
±10%rdg±5dgt | ±3%rdg±5dgt | |
การทดสอบอุปกรณ์ตัดไฟรั่ว |
|||
| พิกัดแรงดันไฟฟ้า |
230V -15% ถึง +10%/50Hz | ||
| พิกัดกระแสไฟฟ้า |
10/30mA | ||
| ฟังก์ชัน |
× 1 | × 5 | |
| ระยะเวลาในการทดสอบ |
0.0 ถึง 500.0ms | 0.0 ถึง 40.0ms | |
| ความแม่นยำของระยะเวลาการทำงาน |
±2ms(≦40ms),±8ms(>40ms) | ||
| แหล่งจ่ายไฟ |
LR6(AA)(1.5V) × 6 | ||
| มาตรฐานที่เกี่ยวข้อง |
IEC/EN61010-1 CAT II 300V, IEC/EN61010-2-030, IEC 61010-2-034 IEC/EN61010-031, EN61326-2-2, AS/NZ3760 |
||
| ขนาด/น้ำหนัก |
261(L) × 104(W) × 57(D)mm/ประมาณ 940g(รวมแบตเตอรี่) | ||
| อุปกรณ์เสริม |

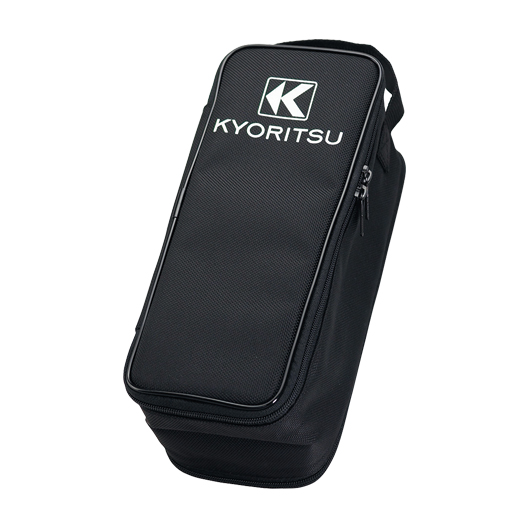

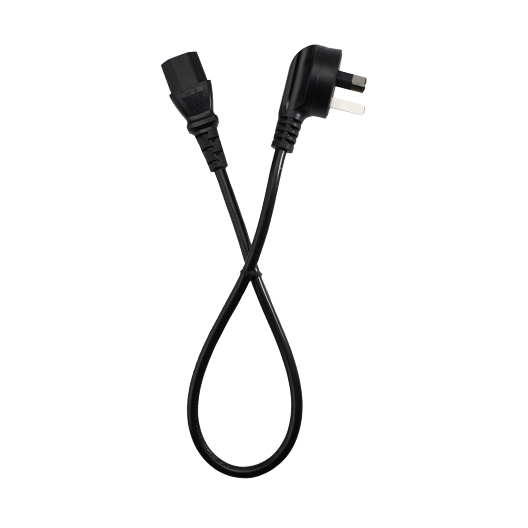

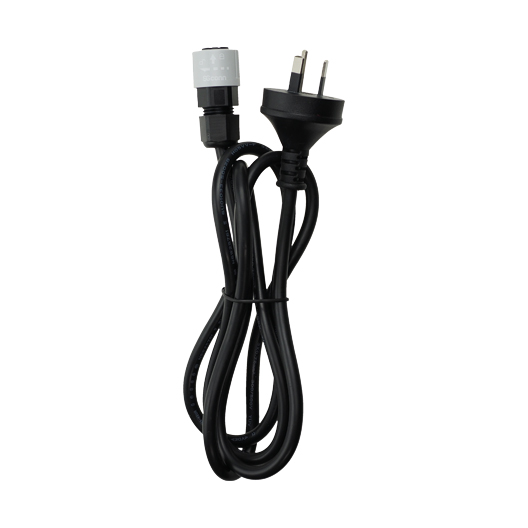

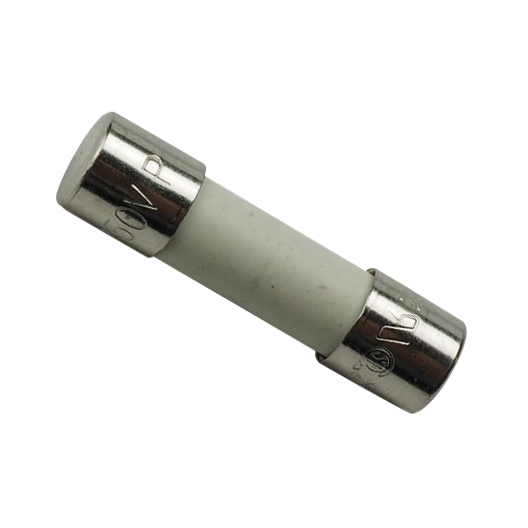

7277(สายไฟหลัก), 7129A(สายทดสอบพร้อมปากคีบ), 7161A(หมุดทดสอบแบบแบน [สีดำ]), 7276(อะแดปเตอร์สำหรับสายไฟต่อพ่วง), 9193(เคสหิ้ว), 8928(ฟิวส์ [10A/250V]), 9121(สายสะพาย), หัวเข็มขัด, LR6(AA) x 6, คู่มือการใช้งาน |
||
| อุปกรณ์เสริมเสริม |

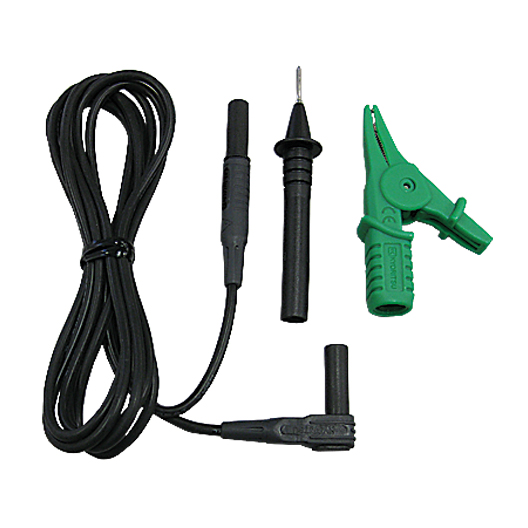

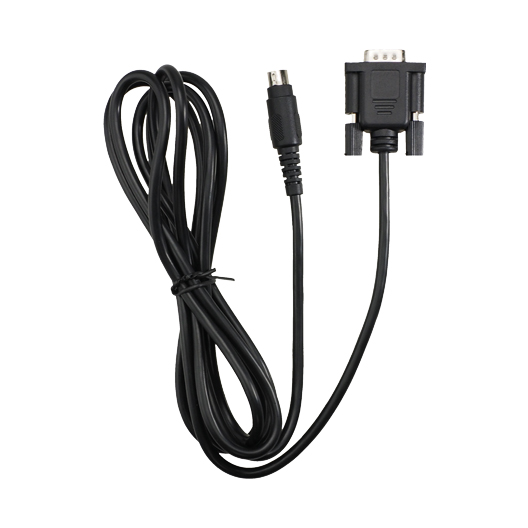

7219(สาย USB), 7275(สายเครื่องพิมพ์: Mini Din 6pin-D-sub9pin), 7248(สายทดสอบพร้อมปากคีบและหัวทดสอบแบบแบน) |
||
