ตัวบันทึก Ior

KEW 5050

ตัวบันทึก Ior ที่ไม่เคยมีมาก่อน!

สามารถทำการวัดและบันทึกไปพร้อมกันได้สูงสุด 4 ช่อง
รองรับ ระบบการเดินสายไฟ หลากหลายรูปแบบ
(เฟสเดียว 2 และ 3 สาย, สามเฟส 3 และ 4 สาย*) *ยกเว้นสำหรับเฟส 3 และ 4 สาย
ความเร็วสูงสุดระดับโลกที่ช่วง 200ms สำหรับการวัดค่ากระแสไฟฟ้ารั่วไหล
รองรับการวัดกระแสไฟฟ้ารั่วไหล/ของโหลดแบบดั้งเดิม
หน้าจอกราฟิกขนาดใหญ่และแม่เหล็กบนเคสด้านหลังเพื่อติดเข้ากับเคสโลหะ

มุมมองแบบ 3D

ข้อมูลจำเพาะ

Ior
การกำหนดค่าการเดินสายไฟ		1P2W, 1P3W, 3P3W, 3P4W
การวัดและ ตัวแปร		Ior: กระแสไฟรั่วไหล (Trms) ด้วยส่วนประกอบความต้านทานเท่านั้น Io: กระแสไฟรั่วไหล (Trms) ด้วยคลื่น 50/60Hz พื้นฐานเท่านั้น Iom: กระแสไฟรั่วไหล (Trms) รวมถึงส่วนประกอบฮาร์โมนิก V: แรงดันอ้างอิง (Trms) พร้อมคลื่น 50/60Hz พื้นฐานเท่านั้น Vm: แรงดันอ้างอิง (Trms) รวมถึงส่วนประกอบฮาร์โมนิก R: ความต้านทานฉนวน ความถี่ (Hz) มุมเฟส (θ)
ฟังก์ชันอื่นๆ		เอาต์พุตดิจิทัล จับภาพหน้าจอ ไฟแบ็คไลต์ การคงค่าข้อมูล
รอบเวลาการบันทึก		200/400ms/1/5/15/30s/1/5/15/30m/1/2นาที
	ช่วง	10.000/100.00/1000.0mA/10.000A/AUTO
	ความแม่นยำ	สำหรับอ้างอิงแรงดันไฟฟ้าของคลื่นไซน์ 40 ถึง 70Hz และ 90V Trms หรือสูงกว่า ±0.2%%f.s. + ความแม่นยำของแอมปลิจูดแคลมป์เซ็นเซอร์ + ข้อผิดพลาดของความแม่นยำเฟส* (ข้อผิดพลาดของเฟส) * เพิ่ม ±2.0%rdg ในค่า Io ที่วัดได้เมื่อใช้ Ior หรือแคลมป์เซ็นเซอร์วัดการรั่วไหล (θ: ภายในความแม่นยำของความแตกต่างของแรงดันอ้างอิง/เฟสกระแสไฟ ±1.0°)
	อินพุตที่อนุญาต	1% ถึง 110% (Trms) ของแต่ละช่วง และ 200% (สูงสุด) ของช่วง
	ช่วงการแสดงผล	0.15% ถึง 130% (แสดง “0” สำหรับต่ำกว่า 0.15%, “OL” ถ้าเป็นช่วงที่เกิน)
Io *ช่วง, ค่าอินพุตที่อนุญาตและช่วงการแสดงจะตรงกับ Ior
	ความแม่นยำ	±0.2%rdg±0.2%f.s.+ ความแม่นยำของแอมปลิจูดของแคลมป์เซ็นเซอร์
Iom *ช่วง, ค่าอินพุตที่อนุญาตและช่วงการแสดงจะตรงกับ Ior
	ความแม่นยำ	±0.2%rdg±0.2%f.s.+ ความแม่นยำของแอมปลิจูดของแคลมป์เซ็นเซอร์
	วิธี การวัด	ความเร็วในการสุ่มตัวอย่าง 40.96ksps (ทุกๆ 24.4μs), ไม่มีช่องว่าง, คำนวณค่า Trms ทุกๆ 200ms
แรงดันไฟฟ้า
	ช่วง	1000.0V
	ความแม่นยำ	±0.2%rdg±0.2%f.s. * สำหรับรูปแบบคลื่นไซน์ 40 ถึง 70Hz
	อินพุตที่อนุญาต	10 ถึง 1000V Trms และสูงสุด 2000V
	ช่วงการแสดงผล	0.9 ถึง 1100.0V Trms (หน้าจอ “0” สำหรับต่ำกว่า 0.9V, “OL” ถ้าเกินช่วง )
มุมเฟส (θ)
	ช่วงการแสดงผล	0.0 ถึง ±180.0° (เกี่ยวกับเฟสของแรงดันอ้างอิงเป็น 0.0°)
	ความแม่นยำ	ภายใน ±0.5° สำหรับอินพุตที่ 10% หรือสูงกว่าช่วงกระแสไฟรั่วไหล, คลื่นไซน์ 40 ถึง 70Hz, แรงดันอ้างอิงที่ 90V Trms หรือสูงกว่า ภายใน ±1.0° เมื่อใช้เซ็นเซอร์จับการรั่วไหลของ และ ภายใน ±0.5°+ ความแม่นยำของแคลมป์เซ็นเซอร์เมื่อใช้แคลมป์เซ็นเซอร์เอนกประสงค์
ช่วงเครื่องวัดความถี่		40 ถึง 70Hz
แหล่งจ่ายภายนอก		AC100 ถึงสูงสุด 240V(50/60Hz) 7.5VA
แหล่งจ่ายไฟ		LR6(AA)(1.5V) 6 (อายุการใช้งานแบตเตอรี่โดยประมาณ 11h)
ระยะเวลาการแสดง/อัปเดต		160 × 160dots, หน้าจอขาวดำ FSTN/500ms
อินเทอร์เฟซการ์ดพีซี		การ์ด SD (2GB) *อุปกรณ์เสริมมาตรฐาน
อินเทอร์เฟซ การสื่อสาร		USB
ช่วงอุณหภูมิและ ความชื้น		23±5°C, ความชื้นสัมพัทธ์ 85% หรือต่ำกว่า (ไม่ควบแน่น)
อุณหภูมิในการทำงาน และช่วงความชื้น		-10 ถึง 50°C, ความชื้นสัมพัทธ์ 85% หรือต่ำกว่า (ไม่ควบแน่น)
ช่วงอุณหภูมิในการจัดเก็บ และความชื้น		-20 ถึง 60°C, ความชื้นสัมพัทธ์ 85% หรือต่ำกว่า (ไม่ควบแน่น)
มาตรฐานที่เกี่ยวข้อง		IEC 61010-1 CAT Ⅳ 300V/CAT Ⅲ 600V ระดับมลพิษ 2 IEC 61010-2-030, IEC 61010-031, IEC 61326
ขนาด		165(L) × 115(W) × 57(D) mm
น้ำหนัก		ประมาณ 680g (รวมแบตเตอรี่)

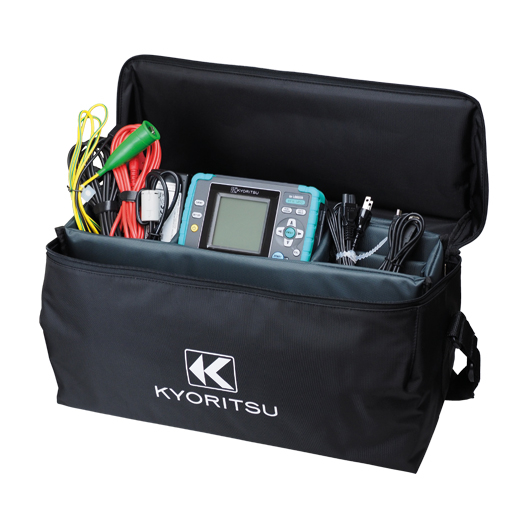

อุปกรณ์เสริม		7273 (สายทดสอบแรงดันไฟฟ้า) 8262 (อะแดปเตอร์ AC) 7278 (กราวด์) 7219 (สาย USB) 8326-02 (การ์ด SD [2GB]) 9125 (เคสหิ้ว) คู่มือการใช้งาน, เครื่องหมายสายเคเบิล, LR6(AA) × 6

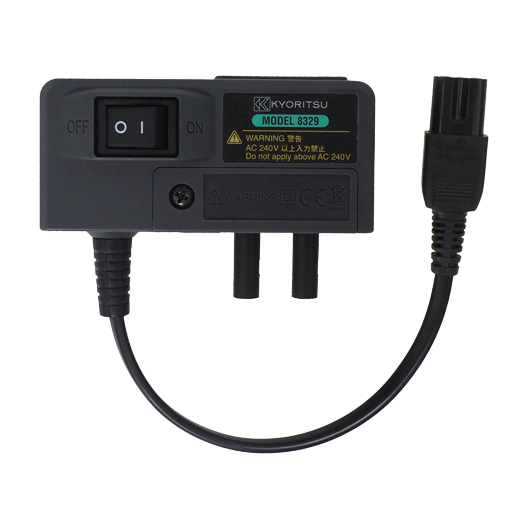

อุปกรณ์เสริมเพิ่มเติม		8177/8178 (แคลมป์เซ็นเซอร์วัดกระแสไฟฟ้ารั่วไหล Ior) 8329 (อะแดปเตอร์จ่ายไฟ) 8121/8122/8123/8124/8125/8126/8127/8128 (แคลมป์เซ็นเซอร์วัดกระแสไฟฟ้าของโหลด)* 8130/8133 (แคลมป์เซ็นเซอร์ที่ยืดหยุ่น)* 8146/8147/8148 (แคลมป์เซ็นเซอร์วัดกระแสไฟฟ้ารั่วไหลและของโหลด)*

โปรดดาวน์โหลด “KEW Windows for KEW 5050 (ซอฟต์แวร์)” จากที่นี่

แสดงค่าความต้านทานฉนวน (R) ที่กำหนดโดยสูตรต่อไปนี้
V: แรงดันอ้างอิง/Ior: กระแสไฟรั่วไหล
ค่าที่แสดงเป็นเพียงข้อมูลอ้างอิงเท่านั้น เนื่องจากวิธีวัดแตกต่างไปจากเครื่องทดสอบความต้านทานฉนวนและอาจไม่สอดคล้องกัน
* ไม่สามารถใช้กับการวัด Ior ได้
