เครื่องมือวัดความต้านทานดิน

KEW 4105DL

IP67 เครื่องทดสอบความต้านทานกราวด์ที่ทนทานกันฝุ่นและกันน้ำ
รุ่นมีชุดม้วนเก็บสายเคเบิล

การวัดความต้านทานกราวด์แบบ 3 ขั้วและ 2 ขั้ว (0.01 ถึง 2000Ω)
ออกแบบให้กันน้ำ (IP67)
สวิตช์แบบหมุนช่วยให้ใช้อินเทอร์เฟซผู้ใช้ได้ง่าย
หน้าจอ LCD ขนาดใหญ่พร้อมไฟแบ็คไลต์
LED เพื่อตรวจติดตามว่าค่าความต้านทานของกราวด์เสริมถูกต้อง/ไม่ถูกต้องหรือไม่
การวัดแรงดันไฟฟ้ากราวด์ (ไฟฟ้า AC/DC 0ถึง 300V)
CAT Ⅳ 100V

*โปรดตรวจสอบ* ที่นี่ สำหรับโมเดล เคสแบบแข็ง

มุมมองแบบ 3D

ภาพรวมผลิตภัณฑ์

วิธีวัด

การวัดความต้านทานของอิเล็กโทรดต่อลงกราวด์ (วิธี 3 ขั้ว)

มาตรฐานสากล IEC 60364-6 ให้ข้อมูลเกี่ยวกับการวัดความต้านทานของอิเล็กโทรดต่อลงกราวด์สำหรับระบบ TT, TN และระบบ IT
การวัดนี้ต้องดำเนินการด้วยวิธีโวลต์-แอมเพอโรเมตริกโดยใช้อิเล็กโทรดต่อลงกราวด์เสริม 2 อัน
เครื่องมือที่ครอบคลุมทุกข้อกำหนดนี้คือเครื่องทดสอบความต้านทานกราวด์

การวัดความต้านทานกราวด์อย่างง่าย (วิธี 2 ขั้ว)

คุณสมบัติต่างๆ

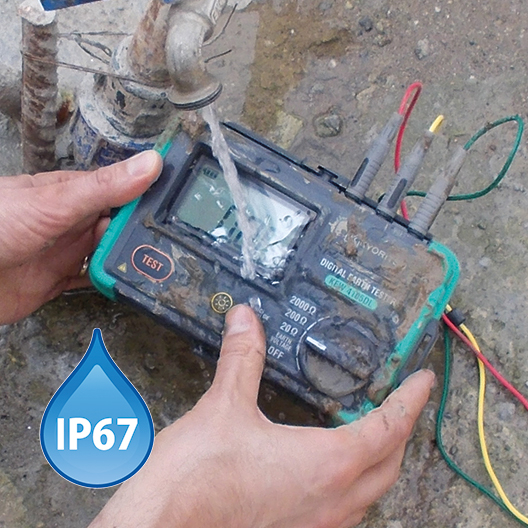

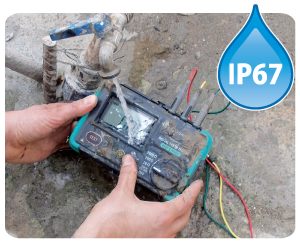

กันฝุ่นและกันน้ำ

หลังการใช้งาน คุณสามารถล้างเพื่อขจัดโคลนและฝุ่นได้

การตัดเสียงรบกวนที่แข็งแกร่ง

ตัดเสียงรบกวนได้สูงถึง 25V rms ช่วยให้ทำการตรวจสอบได้อย่างแม่นยำในสภาพแวดล้อมที่มีเสียงดัง

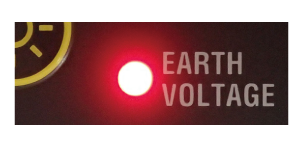

คำเตือนเกี่ยวกับแรงดันไฟฟ้ากราวด์

ไฟ LED สีแดงจะติดสว่างหากตรวจพบแรงดันไฟภายนอก

【ไฟ LED จะติดสว่างหาก:】

ความถี่	แรงดันไฟฟ้า
0 ถึง 10Hz	> 10V
10 ถึง 100Hz	> 25V
100 ถึง 400Hz	> 5V

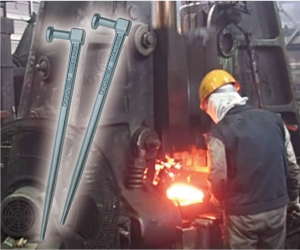

หลักสายดินทำจากเหล็กแข็งแรงทนทาน

การวัดดินสามารถทำได้สูงถึง 100kΩ* ของความต้านทานของหลักสายดินเสริม
*20Ω ช่วง 10kΩ, 200Ω ช่วง 50kΩ, 2000Ω ช่วง 100kΩ.

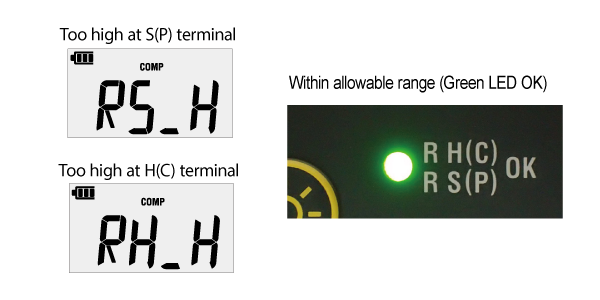

การตรวจสอบความต้านทานกราวด์เสริม

4105DLBT-H ตรวจสอบว่าความต้านทานดินเสริมเป็นดังนี้หรือไม่:

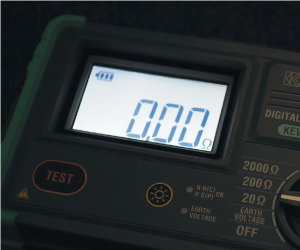

หน้าจอ LCD ขนาดใหญ่พร้อมไฟแบ็คไลต์

อุปกรณ์เสริมและตัวเลือกที่มีประโยชน์สำหรับการวัด

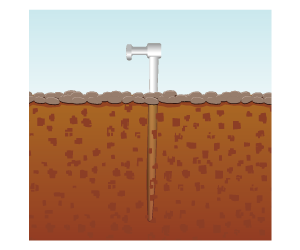

หลักสายดินที่ถูกหลอมให้แข็งแรงทนทาน (MODEL 8041)

หลักสายดินที่ถูกหลอมให้แข็งแรงทนทาน

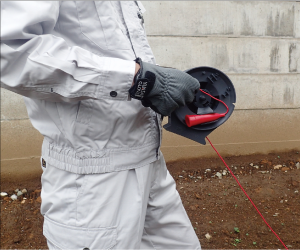

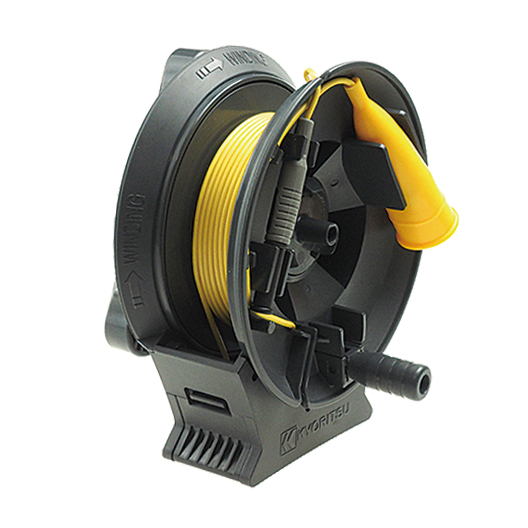

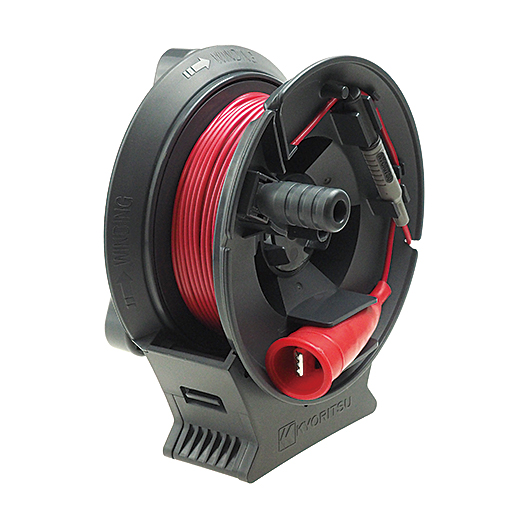

ม้วนเก็บสายเคเบิลสำหรับเครื่องทดสอบความต้านทานดิน (MODEL 7267/7268)

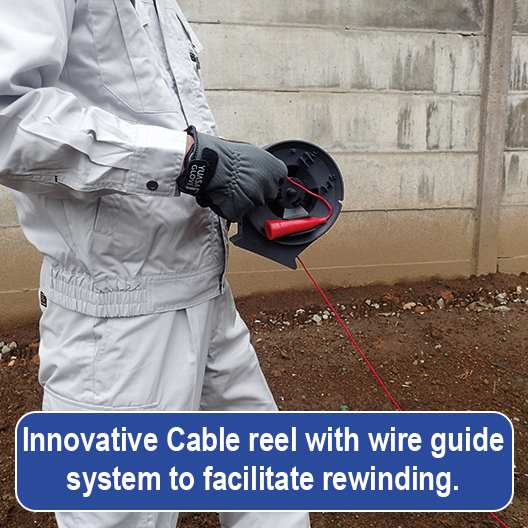

ม้วนเก็บสายเคเบิลที่เป็นนวัตกรรมพร้อมระบบนำลวดเพื่อความสะดวกในการกรอกลับ

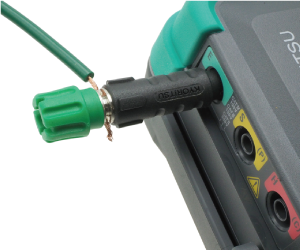

อะแดปเตอร์สำหรับขั้วต่อการวัด (MODEL 8259)

อะแดปเตอร์เพื่อให้สามารถใช้งานสายทดสอบอื่นๆ ได้

ข้อมูลจำเพาะ

การวัดความ ต้านทานกราวด์		20Ω	200Ω	2000Ω
	ช่วงการวัด	0.00 ถึง 2000 Ω
	ช่วงการแสดงผล	0.00 ถึง 20.99 Ω	0.0 ถึง 209.9 Ω	0 ถึง 2099 Ω
	ความแม่นยำ*1	±1.5%rdg±0.08 Ω*2	±1.5%rdg±4dgt
	ความต้านทานกราวด์เสริม*3	<10kΩ	<50kΩ	<100kΩ
	ค่าอ้างอิงสำหรับเครื่องมือเปรียบเทียบ	10Ω	100Ω	500Ω
การวัดแรงดันไฟฟ้ากราวด์
	ช่วงการวัด	0 ถึง 300 V AC (45 ถึง 65Hz) ±0 ถึง ±300 V DC
	ช่วงการแสดงผล	0.0 ถึง 314.9 V 0.0 ถึง ±314.9 V
	ความแม่นยำ	±1%rdg±4dgt
มาตรฐานที่เกี่ยวข้อง		IEC 61010-1 CAT Ⅳ 100V/CAT Ⅲ 150V/CAT Ⅱ 300V ระดับมลพิษ 3 IEC 61010-2-030, IEC 61010-031, IEC 61557-1, 5 IEC 60529 (IP67), IEC 61326-1, 2-2
แหล่งจ่ายไฟ		LR6(AA)(1.5V) × 6
ขนาด		121(L) × 188(W) × 59(D) mm (รวมฝาเคส)
น้ำหนัก		ประมาณ 690g (รวมแบตเตอรี่และฝาเคส)

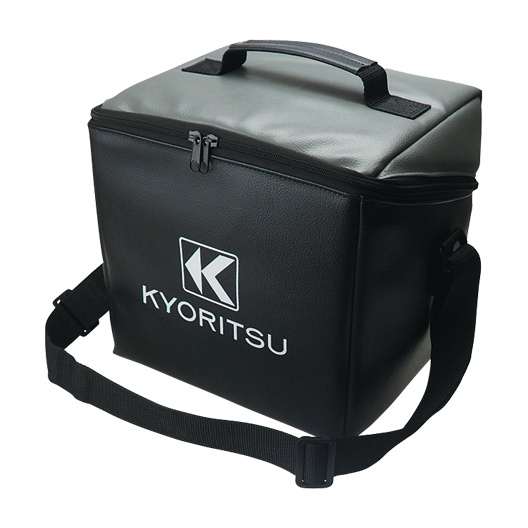

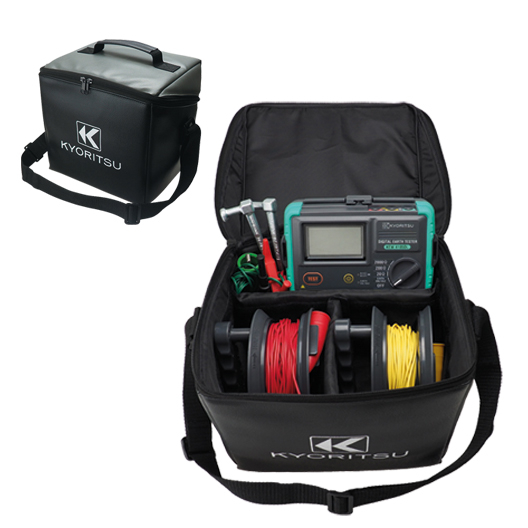

อุปกรณ์เสริม		7127B (โพรบวัดค่าอย่างง่าย) 8041 (หลักดินเสริม [2 หลัก/1 ชุด]) 9121 (สายสะพาย) 7267 (ม้วนเก็บสายเคเบิลสำหรับเครื่องทดสอบความต้านทานกราวด์ [สีแดง:20m]) 7268 (ม้วนเก็บสายเคเบิลสำหรับเครื่องทดสอบความต้านทานกราวด์ [สีเหลือง:10m]) 7271 (สายการทดสอบความต้านทานกราวด์ [สีเขียว:5m]) 9190 (เคสหิ้ว) LR6(AA) × 6, คู่มือการใช้งาน

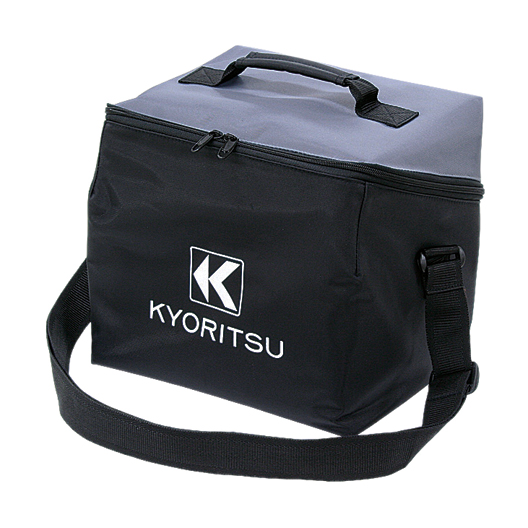

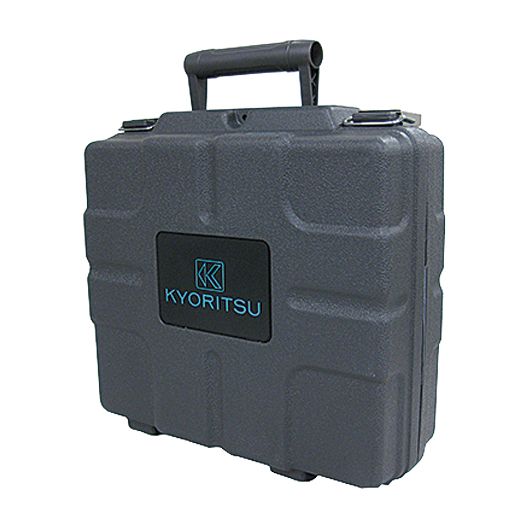

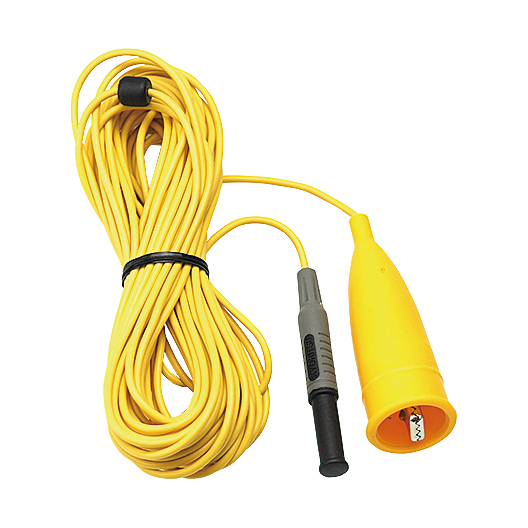

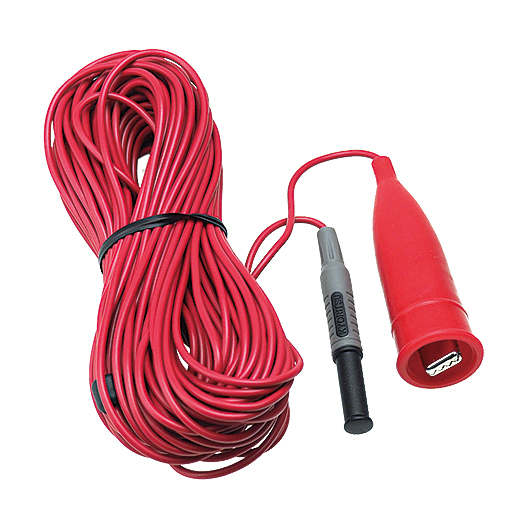

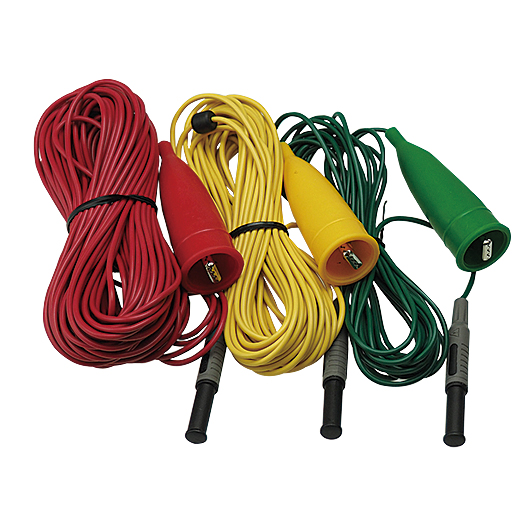

อุปกรณ์เสริมเพิ่มเติม		7266 (สายการทดสอบความต้านทานกราวด์ [สีแดง:20m, สีเหลือง:10m, สีเขียว:5m/1 ชุด]) 7269 (สายการทดสอบความต้านทานกราวด์ [สีแดง:20m]) 7270 สายการตรวจสอบความต้านทานดิน [สีเหลือง:10m]) 7272 (ชุดสายวัดความแม่นยำสูง) 8259 (อะแดปเตอร์สำหรับขั้วต่อการวัด) 9191 (เคสหิ้ว [แบบแข็ง]) 9192 ( กล่อง ใส่ม้วนสายไฟ)

*1 สำหรับการวัดที่แม่นยำ ความต้านทานดินเสริมควรจะเป็น 100 Ω ±5% หรือต่ำกว่า
*2 เมื่อทำการวัดอย่างง่าย เพิ่ม ±0.10 Ω ตามความแม่นยำที่กำหนด
*3 ความแม่นยำภายในค่าความต้านทานดินเสริม: ±5% rdg ±10 dgt
