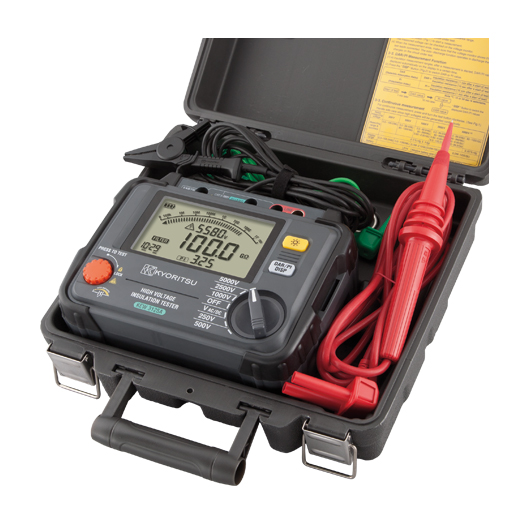

เครื่องทดสอบฉนวนไฟฟ้าแรงสูง
ผลิตภัณฑ์ทดแทน
ความต้านทานฉนวนสูงถึง 1TΩ
- ความต้านทานฉนวนสูงถึง 1TΩ
- กระแสไฟฟ้าลัดวงจรสูงสุด 1.5mA
- ความกว้างของแรงดันไฟฟ้าทดสอบจาก 250V ถึง 5000V
- ฟังก์ชันการตรวจวิเคราะห์ของ PI และ DAR
- ปากคีบที่ได้รับการออกแบบใหม่ล่าสุด
- มาพร้อมกับเคสแบบแข็งที่ทนทาน
- ฟังก์ชันตัวกรองช่วยลดสัญญาณรบกวนเพื่อให้ได้ค่าการวัดที่เสถียร
- หน้าจอขนาดใหญ่พร้อมกราฟแท่งแสดงสถานะและไฟแบ็คไลต์
- การเตือนมีแรงดันไฟฟ้า
- มาตรฐานความปลอดภัย IEC 61010-1 CAT IV 300V/CAT III 600V
ข้อมูลจำเพาะ
ความต้านทานฉนวน |
|||||
|---|---|---|---|---|---|
| แรงดันไฟฟ้าทดสอบ | 250V | 500V | 1000V | 2500V | 5000V |
| ช่วงการวัด | 0.0 - 100.0MΩ | 0.0 - 99.9MΩ 80 - 1000MΩ |
0.0 - 99.9MΩ 80 - 999MΩ 0.80 - 2.00GΩ |
0.0 - 99.9MΩ 80 - 999MΩ 0.80 - 9.99GΩ 8.0 - 100.0GΩ |
0.0 - 99.9MΩ 80 - 999MΩ 0.80 - 9.99GΩ 8.0 - 99.9GΩ 80 - 1000GΩ |
| ความแม่นยำ | ±5%rdg±3dgt | ±5%rdg±3dgt | ±5%rdg±3dgt | ±5%rdg±3dgt | ±5%rdg±3dgt ±20%rdg -100GΩ หรือมากกว่า) |
| กระแสไฟฟ้าลัดวงจร | 1.5mA |
||||
| พิกัดกระแสไฟฟ้าทดสอบ | 0.7 - 0.9mA ที่โหลด 0.25MΩ | 0.8 - 1mA ที่โหลด 0.5MΩ | 1 - 1.2mA ที่โหลด 1MΩ | 1 - 1.2mA ที่โหลด 2.5MΩ | 1mA - 1.2mA ที่โหลด 5MΩ |
| กระแสไฟฟ้าตอนวงจรเปิด | 250V +10%,-10% |
500V +20%,-10% |
1000V +20%,-0% |
2500V +20%,-0% |
5000V +20%,-0% |
การวัดแรงดันไฟฟ้า |
|||||
| ช่วงการวัด | AC: 30 - 600V(50/60Hz) DC: ±30 - ±600V |
||||
| ความแม่นยำ | ±2%rdg±3dgt |
||||
| ทั่วไป |
|||||
| มาตรฐานที่เกี่ยวข้อง | IEC 61010-1, 61010-2-030 CAT Ⅳ 300V/CAT Ⅲ 600V ระดับมลพิษ 2 IEC 61010-031, IEC 61326-1, 2-2 |
||||
| แหล่งจ่ายไฟ | DC12V:LR14/R14× 8pcs |
||||
| ขนาด | 177 (L) × 226 (W) × 100 (D) mm 300 (ยาว) × 315 (กว้าง) × 125 (ลึก) มม. ( กล่อง ใส่ [แข็ง]) |
||||
| น้ำหนัก | 1.9kg โดยประมาณ (รวมแบตเตอรี่) 4kg โดยประมาณ (รวมอุปกรณ์เสริม) |
||||

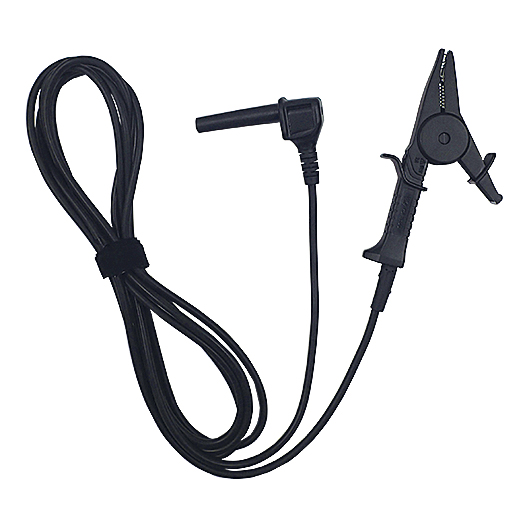

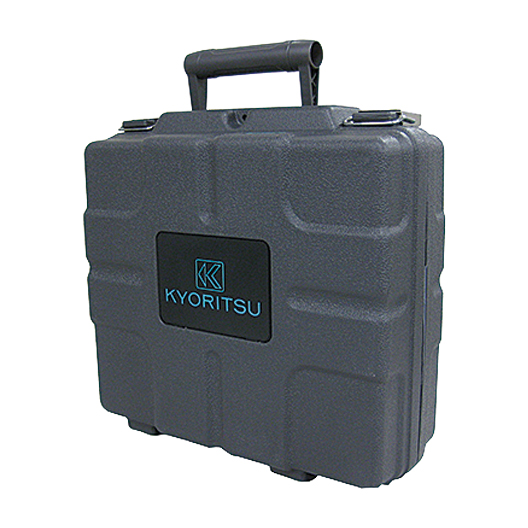

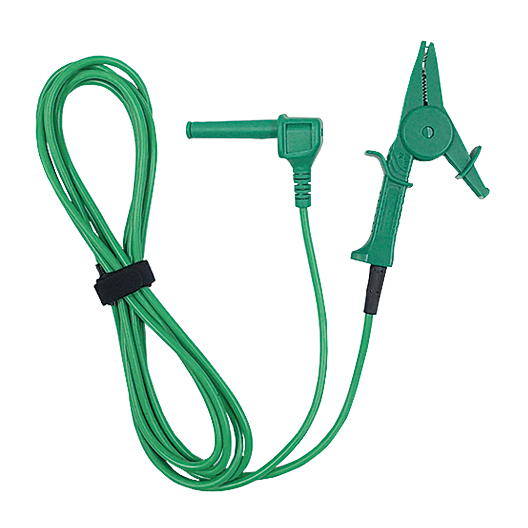

| อุปกรณ์เสริม | 7165A (โพรบวัดสาย) 7264 (สายกราวด์) 7265 (สายป้องกัน) 8019 (หลักกราวด์แบบตะขอ) 9181 (เคสหิ้ว [แบบแข็ง]) LR14(แบตเตอรี่อัลคาไลน์ขนาด C) × 8 คู่มือการใช้งาน |
||||
| อุปกรณ์เสริมเพิ่มเติม | 7168A (โพรบวัดสายพร้อมปากคีบ) 7253 (โพรบวัดสายที่ยาวขึ้นพร้อมปากคีบ) 8302 (อะแดปเตอร์สำหรับเครื่องบันทึก) |
||||
