เซ็นเซอร์วัดแรงดันไฟฟ้า

KEW 8309

สามารถวัดแรงดันไฟฟ้าลอยตัวได้

สามารถวัดแรงดันไฟฟ้าลอยตัวได้
*แรงดันไฟฟ้าลอยตัว:
แรงดันไฟฟ้าเฟสต่อเฟสที่ไม่ได้ต่อกราวด์

มุมมองแบบ 3D

ภาพรวมผลิตภัณฑ์

ตัวอย่างของการเชื่อมต่อ

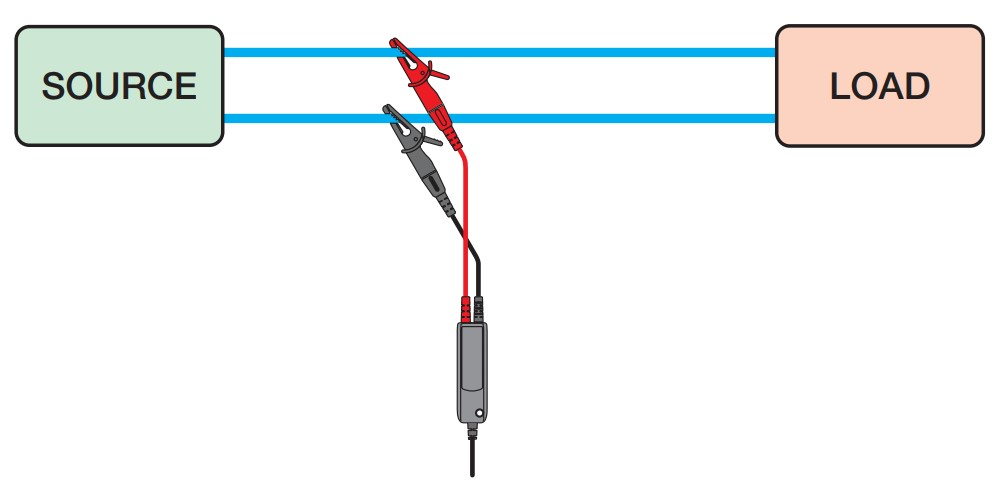

เฟสเดียว 2 สาย

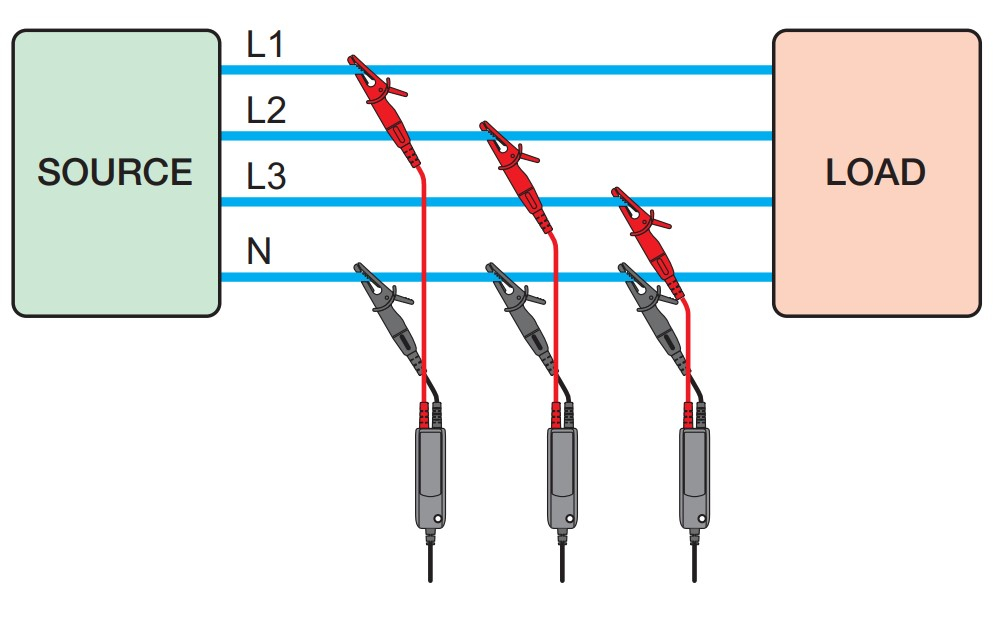

สามเฟส 4 สาย

ใช้เซ็นเซอร์วัดแรงดันไฟฟ้า 3 ตัว

สามเฟส 3 สาย

การวัดแรงดันไฟฟ้าลอยตัวโดยใช้เซ็นเซอร์วัดแรงดันไฟฟ้า 3 ตัว

ข้อมูลจำเพาะ

แรงดันไฟฟ้าอินพุตสูงสุด AC 600Vrms (ไซน์), 848.4Vpeak
ระบบอินพุต ความแตกต่างของอินพุต (สามารถวัดแรงดันไฟฟ้าลอยตัวได้)
แรงดันไฟฟ้าเอาต์พุต AC 0 ถึง 60mV(เอาต์พุต/อินพุต:0.1mV/V)
ช่วงการวัด 6 ถึง 600V
ความแม่นยำ
(ช่วงความถี่)		 ±1.0%rdg±0.1mV (50/60Hz)
อิมพีแดนซ์อินพุต ประมาณ 3.4MΩ
อิมพีแดนซ์เอาต์พุต ประมาณ 180Ω
ตัวเชื่อมต่อเอาต์พุต MINI DIN 6PIN
มาตรฐานที่เกี่ยวข้อง IEC 61010-1 CAT Ⅲ 600V ระดับมลพิษ 2
IEC 61010-031, IEC 61326 (EMC)
สถานที่สำหรับการใช้งาน ระดับความสูงถึง 2000m, ในร่ม
ช่วงอุณหภูมิในการทำงานและความชื้น -10 ถึง 50ºC, ความชื้นสัมพัทธ์ 85% หรือต่ำกว่า (ไม่ควบแน่น)
ขนาด 87(L)×26(W)×17(D)mm (ไม่รวมส่วนที่ยื่นออกมา)
น้ำหนัก ประมาณ 135g
อุปกรณ์เสริม คู่มือการใช้งาน
อุปกรณ์เสริมเพิ่มเติม 7185 (สายต่อ)
