ฉนวนอะนาล็อก/เครื่องทดสอบความต่อเนื่อง

MODEL 3132A

เครื่องทดสอบฉนวน/ความต่อเนื่องแบบอะนาล็อก

โครงสร้างป้องกันฝุ่นและหยดน้ำ (ออกแบบตามมาตรฐาน IEC 60529IP54)
ออกแบบให้ตรงตามมาตรฐาน IEC61010-1 และมาตรฐานความปลอดภัย IEC 61557
1mA พิกัดกระแสไฟฟ้าทดสอบที่ความต้านทานต่ำสุด
200mA การวัดกระแสไฟฟ้าในการทดสอบความต่อเนื่อง
การปล่อยประจุอัตโนมัติของความจุไฟฟ้าของวงจร
　(ประจุใดๆ ที่สะสมอยู่ในวงจรที่กำลังทดสอบจะถูกคายประจุออกโดยอัตโนมัติหลังจากเสร็จสิ้นการทดสอบ)
เสียงเตือนมีกระแสไฟในวงจรและไฟนีออน
ขนาดเล็กและน้ำหนักเบา วัสดุตัวเครื่องแบบใหม่ที่ทนทานต่อแรงกระแทก
โวลต์มิเตอร์ AC พร้อมมาตรวัดเชิงเส้นที่อ่านง่าย
ทำงานด้วยแบตเตอรี่เซลล์แห้งขนาด AA, R6 × 6

มุมมองแบบ 3D

ข้อมูลจำเพาะ

ความต้านทานฉนวน
แรงดันไฟฟ้าทดสอบ	250/500/1000V
ช่วงการวัด (ค่าระดับกลาง)	100/200/400MΩ (1/2/4MΩ)
แรงดันไฟฟ้าเอาต์พุตบนวงจรเปิด	พิกัดแรงดันไฟฟ้าทดสอบ +20%, -0%
กระแสไฟฟ้าที่กำหนด	1mA DC ต่ำสุด
กระแสไฟฟ้าลัดวงจรเอาต์พุต	1 ถึง 2mA DC
ความแม่นยำ	0.1 ถึง 10/0.2 ถึง 20/0.4 ถึง 40MΩ (ช่วงรับประกันความแม่นยำ) ±5% ของค่าที่ระบุ
ความต่อเนื่อง
ช่วงการวัด (ค่าระดับกลาง)	3/500Ω (1.5/20Ω)
แรงดันไฟฟ้าเอาต์พุตบนวงจรเปิด	ประมาณ 4.1V DC
การวัดกระแสไฟฟ้า	210mA DC ต่ำสุด
ความแม่นยำ	±1.5% ของความยาวมาตรวัด
แรงดันไฟฟ้า AC
แรงดันไฟฟ้า AC	0 ถึง 600V AC
ความแม่นยำ	±5% ของความยาวมาตรวัด
ทั่วไป
มาตรฐานที่เกี่ยวข้อง	IEC 61010-1 CAT III 600V ระดับมลพิษ 2 IEC 61010-2-034, IEC 61557-1,2,4 IEC 60529 (IP54), IEC 61326-1 (EMC)
แหล่งจ่ายไฟ	R6 (AA) (1.5V) × 6
ขนาด	106(L) × 160(W) × 72(D) mm
น้ำหนัก	ประมาณ 560g

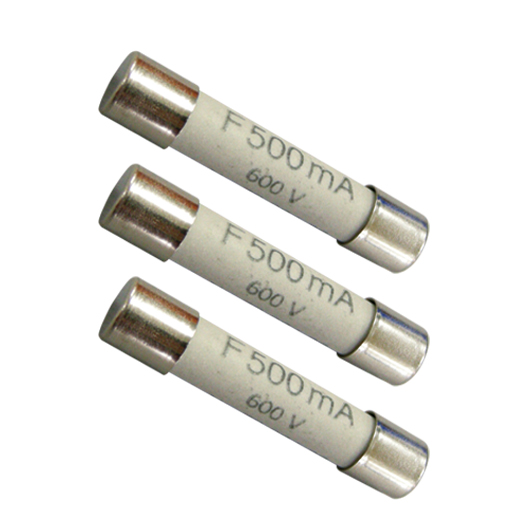

อุปกรณ์เสริม	7122B (สายทดสอบ) 9074 (เคสสายไฟ) 8923 (ฟิวส์ [0.5A/600V]) × 1 (มีมาให้) 1 (อะไหล่) R6 (AA) × 6 9121 (สายสะพาย) คู่มือการใช้งาน
