ตัวบันทึกกระแสไฟฟ้าและแรงดันไฟฟ้า

KEW 5020

3 ช่องอินพุตสำหรับการบันทึกกระแสไฟฟ้ารั่วไหล กระแสไฟฟ้าของโหลด และแรงดันไฟฟ้าพร้อมกัน

การวิเคราะห์คุณภาพกําลังไฟฟ้า
ความจุขนาดใหญ่สำหรับการจัดเก็บ 60,000 จุดข้อมูล
ตัวกรองแบบ Lowpass จะกรองฮาร์โมนิกออกไป
ไฟ LED จะกะพริบเมื่อเกินค่ากระแส/แรงดันไฟฟ้าที่ตั้งไว้ล่วงหน้า
CALL: การยืนยันข้อมูลที่บันทึก
การเลือกโหมดครั้งเดียวหรือโหมดไม่สิ้นสุด
หน่วยความจําถาวร
ไฟแสดงสถานะพลังงานแบตเตอรี่
มีซอฟต์แวร์ "KEW LOG Soft2" เวอร์ชันพีซีที่ใช้งานง่าย
ระยะเวลาในการวัดอย่างต่อเนื่อง: ประมาณ 10 วัน (แบตเตอรี่อัลคาไลน์)

มุมมองแบบ 3D

ภาพรวมผลิตภัณฑ์

หมายเหตุสำหรับการใช้งานและเคล็ดลับที่เป็นประโยชน์

การตรวจติดตามระดับฉนวนโดยการตรวจสอบกระแสไฟรั่ว

ตรวจจับกระแสไฟรั่วเป็นระยะๆ บ่อยเท่าที่ทำได้ซึ่งไม่สามารถคาดการณ์ได้
ตรวจสอบการตัดวงจรของ RCD/ELCB ที่น่ารำคาญอันเนื่องมาจากกระแสไฟรั่วไหล ตรวจสอบด้วยว่า RCD กำลังตัดวงจรหรือไม่ที่พิกัดกระแสไฟตัดวงจร
ตรวจสอบการมีอยู่ของฮาร์โมนิก ใช้แคลมป์เซ็นเซอร์ 2 (ตัวละหนึ่งช่อง) บนสายเดียวกันและใช้ฟังก์ชันตัวกรองบนแคลมป์เซ็นเซอร์หนึ่งตัว ความแตกต่างในค่าระหว่างช่อง 2 จะแสดงถึงการมีอยู่ของฮาร์โมนิก ด้วยวิธีนี้ จะสามารถตรวจสอบย้อนกลับไปยังแหล่งกำเนิดฮาร์โมนิกได้

การตรวจติดตามกระแสไฟฟ้าของโหลด

ยืนยันความเสถียรของโหลด (เช่น มอเตอร์) และความคลาดเคลื่อนต่อกระแสไฟโดยการตรวจจับการโอเวอร์โหลดที่เกิดจาก ตัวอย่างเช่น กระแสไฟพุ่งเข้า (กระแสไฟเริ่มต้น) และกระแสไฟกระชากอย่างแม่นยำ
ตรวจสอบความไม่สมดุลของเฟส (ในระบบ 3 เฟส)
กำหนดพิกัดของสวิตช์เกียร์อย่างเหมาะสมโดยการวัดค่ากระแสไฟสูงสุดและกระแสไฟกระชาก
วิเคราะห์แรงดันไฟตกเนื่องจากกระแสไฟเริ่มต้นและทำการชดเชยตามการวิเคราะห์ดังกล่าว

การตรวจสอบความผันผวนของแรงดันไฟฟ้า (การวิเคราะห์คุณภาพกําลังไฟฟ้า)

วัด/บันทึกแรงดันอ้างอิง การบวม การจุ่ม การหยุดชะงักระยะสั้น
ค้นหาแหล่งที่มาของแรงดันไฟฟ้าตกที่เกิดจากการทำงานของมอเตอร์ขนาดใหญ่ในงานอุตสาหกรรม
เช่น ในกรณีที่แรงดันไฟฟ้าตกที่ด้านโหลด:
1 หากกระแสไฟฟ้ายังคงคงที่ แหล่งกำเนิดจะอยู่ต้นน้ำที่เกี่ยวข้องกับโหลด
2 หากกระแสไฟฟ้าเพิ่มขึ้น แหล่งกำเนิดจะอยู่ต้นน้ำที่เกี่ยวข้องกับโหลด
ตรวจสอบเครื่องจักร (เช่น หุ่นยนต์เชื่อม เครื่องจักรกลหนัก) การหยุดทำงาน/การหยุดทำงานที่เกิดจากแรงดันไฟฟ้าที่ผิดปกติ

ตรวจติดตามกําลังไฟโดยรวมของสายการผลิตที่โรงงานหรือบนแต่ละชั้นของอาคาร

4 โหมดการบันทึกช่วยให้สามารถวัดค่าต่างๆ ได้

โหมดการบันทึกปกติ

สำหรับตรวจติดตามสถานะสายไฟหรือการรั่วไหลเป็นระยะๆ

บันทึกความแตกต่างของกระแสไฟในช่วงระยะเวลาที่กำหนด (เพื่อตรวจติดตามการเปลี่ยนแปลงของกระแสไฟเทียบกับเวลา)
มีตัวเลือกเกี่ยวกับ15รอบเวลาการบันทึกให้เลือก: 1 วินาทีถึง 60 นาที
(1,2,5,10,15,20,30 วินาที, 1,2,5,10,15,20,30,60 นาที)
บันทึกค่าเฉลี่ยของค่าที่วัดได้ในทุกรอบเวลาของการบันทึก บันทึกค่าสูงสุด ต่ำสุด และจุดสูงสุด (ค่าสูงสุดที่สุ่มตัวอย่างแปลงเป็น RMS ของค่าไซน์) ทุกๆ การอ่าน 10 ครั้ง

โหมดการบันทึกทริกเกอร์

เพื่อสังเกตการทำงานที่ผิดปกติของ ELCB/RCD กระแสไฟไม่สม่ำเสมอ

ตรวจจับค่า เวลา และความถี่ของกระแสไฟหากอยู่นอกค่าที่ตั้งไว้
หากระดับการตรวจจับ (เช่น ค่าที่ตั้งไว้) เกินกำหนด 8 จุดข้อมูล (ค่า True RMS เป็นเวลาประมาณ 0.8 วินาที) และค่าจุดสูงสุดจะได้รับการบันทึกก่อนและหลังการเกินค่าที่ตั้งไว้
สามารถตรวจจับกระแสไฟกระชากหรือกระแสไฟผิดปกติได้โดยการสุ่มตัวอย่างอินพุตทุกๆ 1.6ms
ไฟ LED จะกะพริบเมื่อค่าที่วัดได้เกินค่ากระแสไฟฟ้าที่ตั้งไว้

โหมดการบันทึกภาพ

เพื่อให้สามารถสังเกตรูปแบบคลื่นได้ง่าย

การแสดงรูปแบบคลื่นผ่านพีซีโดยการสุ่มตัวอย่างอินพุตทุกๆ 0.55ms
หากเกินค่ากระแสไฟที่ตั้งไว้ ค่าในขณะหนึ่งจะถูกบันทึกเป็นเวลา 200ms (รูปแบบคลื่นจาก 10(50Hz) ถึง 12(60Hz)) ก่อนและหลังจากที่ค่าที่ตั้งไว้เกินกำหนด
ไฟ LED จะกะพริบเมื่อค่าที่วัดได้เกินค่ากระแสไฟฟ้าที่ตั้งไว้

โหมดการวิเคราะห์คุณภาพกำลังไฟฟ้า

สำหรับตรวจสอบและสังเกตการเปลี่ยนแปลงของแรงดันไฟฟ้า

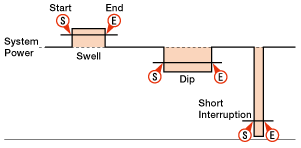

ตรวจจับแรงดันอ้างอิง การบวม การจุ่ม และการหยุดชะงักระยะสั้น บันทึกค่าที่วัดได้พร้อมเวลาเริ่มต้นและเวลาสิ้นสุด
สุ่มตัวอย่างอินพุตทุกๆ 0.55ms และตรวจจับแรงดันไฟฟ้าผันผวนทุกๆ 10ms
ไฟ LED จะกะพริบเมื่อตรวจพบความผันผวนของแรงดันไฟฟ้า

ความจุขนาดใหญ่สำหรับการจัดเก็บ 60,000 จุดข้อมูล

สามารถบันทึกได้ 60,000 จุดข้อมูลเมื่อ 1ch ถูกใช้ และเมื่อทั้งสามช่องถูกใช้ สามารถบันทึกได้ 20,000 จุดข้อมูลต่อช่อง

จำนวน MAX ของข้อมูลที่บันทึก

ใช้ทั้งหมด 3 ช่อง	ใช้ 2 ช่อง	ใช้เพียง 1 ช่องเท่านั้น
20,000 ข้อมูล	30,000 ข้อมูล	60,000 ข้อมูล

ระยะเวลาการบันทึกสูงสุด

รอบเวลา การบันทึก	ใช้ทั้งหมด 3 ช่อง	ใช้ 2 ช่อง	ใช้เพียง 1 ช่องเท่านั้น
1 sec.	5:33:20	8:20:00	16:40:00
2 sec.	11:06:40	16:40:00	1 วัน　 9:20:00
5 sec.	1 วัน　 3:46:40	1 วัน17:40:00	3 วัน11:20:00
10 sec.	2 วัน　 7:33:20	3 วัน11:20:00	6 วัน22:40:00
15 sec.	3 วัน11:20:00	5 วัน　 5:00:00	10 วัน10:00:00
20 sec.	4 วัน15:06:40	6 วัน22:40:00	13 วัน21:20:00
30 sec.	6 วัน22:40:00	10 วัน10:00:00	20 วัน20:00:00
1 min.	13 วัน21:20:00	20 วัน20:00:00	41 วัน16:00:00
2 min.	27 วัน18:40:00	41 วัน16:00:00	83 วัน　 8:00:00
5 min.	69 วัน10:40:00	104 วัน　 4:00:00	208 วัน　 8:00:00
10 min.	138 วัน21:20:00	208 วัน　 8:00:00	416 วัน16:00:00
15 min.	208 วัน　 8:00:00	260 วัน10:00:00	520 วัน　 0:00:00
20 min.	277 วัน18:40:00	416 วัน16:00:00	833 วัน　 8:00:00
30 min.	416 วัน16:00:00	625 วัน　 0:00:00	1250 วัน　 0:00:00
60 min.	833 วัน　 8:00:00	1250 วัน　 8:00:00	2500 วัน　 0:00:00

ระยะเวลาในการวัดอย่างต่อเนื่อง:ประมาณ 10 วัน (แบตเตอรี่อัลคาไลน์)
* ระยะเวลาการบันทึกสูงสุดขึ้นอยู่กับอายุการใช้งานแบตเตอรี่ (ประมาณ 10 วันด้วยแบตเตอรี่อัลคาไลน์)
* แนะนำให้ใช้อะแดปเตอร์ AC ซึ่งเป็นอุปกรณ์เสริมสำหรับการบันทึกเป็นเวลานาน

ไฟ LED จะกะพริบเมื่อค่ากระแสไฟฟ้าสูงกว่าที่ตั้งไว้

ใช้ได้สำหรับโหมดทริกเกอร์/โหมดการบันทึกภาพ
ไฟ LED บนช่องที่เชื่อมต่อกับเซ็นเซอร์จะกะพริบเมื่อตรวจพบทริกเกอร์ต่อไปนี้
ไฟ LED จะกะพริบเมื่อใดก็ตามที่ค่าที่วัดได้เกินระดับการตรวจจับที่ตั้งไว้ล่วงหน้าในระหว่างการวัด
ตรวจจับทริกเกอร์เมื่อค่าที่วัดได้เกินระดับการตรวจจับที่ตั้งไว้ล่วงหน้าภายใต้โหมดการบันทึกทริกเกอร์/โหมดการบันทึกภาพและโหมดวิเคราะห์คุณภาพกําลังไฟฟ้า
สำหรับค่าแรงดันไฟฟ้า ทริกเกอร์จะถูกตรวจจับเมื่ออยู่ต่ำกว่าระดับการตรวจจับ

ดำเนินการ: การยืนยันข้อมูลที่บันทึก

สามารถแสดงผลได้ดังต่อไปนี้: จำนวนจุดข้อมูลที่บันทึก (จุดยอดสุด สูงสุด+ ต่ำสุด+) ค่าสำหรับแต่ละช่องที่เติมความสมบูรณ์ด้วยข้อมูลเวลา/วันที่ในโหมดการบันทึกปกติ (ค่าที่ตรวจจับได้ (เช่น เมื่อค่าอยู่นอกขีดจำกัดของค่าที่ตั้งไว้ล่วงหน้า) สามารถแสดงได้ในโหมดการบันทึกอื่นๆ)
เรียกดู: สามารถเรียกดูจุดข้อมูล10จุดข้อมูลสุดท้ายที่บันทึกซึ่งรวมไปถึงเวลา/วันที่ได้บนหน้าจอตัวบันทึก

การเลือกโหมดครั้งเดียวหรือโหมดไม่สิ้นสุด

ครั้งเดียวเมื่อ:
การบันทึกจะสิ้นสุดเมื่อหน่วยความจำเต็ม
ปิดครั้งเดียว:
บันทึกทับข้อมูลเก่าและจัดเก็บข้อมูลล่าสุด

ไฟแสดงสถานะพลังงานแบตเตอรี่

แสดงแรงดันไฟฟ้าแบตเตอรี่ได้ 4 ระดับ
(อาจสามารถใช้เครื่องบันทึกข้อมูลได้อีกประมาณ 24 ชั่วโมงแม้หลังจากที่แสดงสัญลักษณ์เตือนเป็นสีเทาขี้เถ้า)
ข้อมูลที่บันทึกจะถูกเก็บไว้แม้ว่าแบตเตอรี่จะหมดหรือถูกเปลี่ยนใหม่เนื่องจากมีหน่วยความจําถาวร (รับประกันเป็นเวลา 10 ปี)

การวิเคราะห์และประมวลผลข้อมูลที่บันทึกด้วยพีซี

สามารถดำเนินการด้วยพีซีได้ง่าย

มีซอฟต์แวร์ "KEW LOG Soft2" เวอร์ชันพีซีที่ใช้งานง่าย
สามารถดาวน์โหลดข้อมูลที่บันทึกไปยังพีซีได้โดยใช้สาย USB
สามารถตั้งค่าตัวแปรต่อไปนี้ผ่านทางซอฟต์แวร์: เวลา/วันที่ รอบเวลาการบันทึก การเริ่มต้นการบันทึก วิธีการบันทึก ชื่อของไซต์ที่ตรวจติดตาม และความคิดเห็น
ประเภทของเซ็นเซอร์ที่เชื่อมต่อกับตัวบันทึกจะได้รับการจดจำโดยอัตโนมัติ
เพียงแค่คลิกเคสโต้ตอบที่เหมาะสมสำหรับการตั้งค่า หากไม่จำเป็นต้องป้อนความคิดเห็นใดๆ
สามารถเชื่อมต่อตัวบันทึกหลายตัวเข้ากับพีซีและสามารถตั้งเวลาซิงโครไนซ์ได้โดยใช้ฮับ USB ที่มีจำหน่ายทั่วไป

สามารถประมวลผลข้อมูลขนาดใหญ่ได้อย่างง่ายดาย

สามารถแปลงข้อมูลที่บันทึกเป็นไฟล์ CSV และข้อมูลสามารถประมวลผลด้วยโปรแกรม Excel ได้

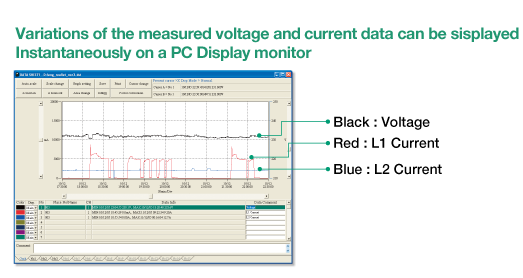

หน้าจอแบบกราฟิก

การรวมระบบพลังงานที่ปรับให้ง่ายขึ้น

ซอฟต์แวร์ “KEW LOG Soft 2” provides เวอร์ชันพีซีช่วยให้สามารถคำนวณการใช้พลังงานที่สำคัญได้ง่ายขึ้น
(เฟสเดียว 2 สาย, เฟสเดียว 3 สาย สามเฟส 3 สาย สามเฟส 4 สาย)
* มีฟังก์ชันการรวมระบบพลังงานที่ปรับให้ง่ายขึ้นสำหรับข้อมูลที่บันทึกภายใต้โหมดการบันทึกปกติ

ข้อมูลจำเพาะ

■โหมดการบันทึกปกติ (AC 50/60Hz คลื่นไซน์ อินพุต: 10% หรือสูงกว่าของช่วงที่ CH1)

ช่วง	ความแม่นยำของค่า RMS
100.0mA	±2.0%rdg±0.9%f.s.+ ความแม่นยำของเซ็นเซอร์
ช่วงอื่นๆ	±1.5%rdg±0.7%f.s.+ ความแม่นยำของเซ็นเซอร์
ตัวประกอบยอดคลื่น	2.5 หรือต่ำกว่า: ความแม่นยำของค่า RMS (ไซน์) + 2%rdg + 1%f.s.

*ค่าสูงสุด ต่ำสุด และสูงสุดฉับพลันในโหมดการบันทึกปกติเป็นเพียงค่าอ้างอิงเท่านั้น:
ไม่รับประกันความถูกต้องแม่นยำ

■โหมดการบันทึกทริกเกอร์ (AC 50/60Hz คลื่นไซน์)

ช่วง	ความแม่นยำ
100.0mA	±3.5%rdg±2.2%f.s.+ ความแม่นยำของเซ็นเซอร์
ช่วงอื่นๆ	±3.0%rdg±2.0%f.s.+ ความแม่นยำของเซ็นเซอร์

■โหมดการบันทึกภาพ

ช่วง	ความแม่นยำ
100.0mA	±3.0%rdg±1.7%f.s.+ ความแม่นยำของเซ็นเซอร์
ช่วงอื่นๆ	±2.5%rdg±1.5%f.s.+ ความแม่นยำของเซ็นเซอร์

โหมดการบันทึก	ปกติ ทริกเกอร์ การเก็บข้อมูล การวิเคราะห์คุณภาพกําลังไฟ
ระบบปฏิบัติการ	การประมาณค่าแบบต่อเนื่อง (การสุ่มตัวอย่าง CH1 เดี่ยวที่ซิงโครไนซ์)
พิกัดแรงดันไฟฟ้าสูงสุดในการทำงาน	AC 9.9Vrms, 14Vสูงสุด
จำนวนช่องอินพุต	3ch
วิธีวัด	True RMS
รอบเวลาการวัด RMS	ประมาณ 100ms
รอบเวลาการสุ่มตัวอย่าง	โหมดปกติ/ทริกเกอร์: ประมาณ 1.65msโหมด/CH เก็บข้อมูล: ประมาณ 0.55ms (รูปแบบคลื่น: ทุกๆ1.1ms)
ช่วงกระแสไฟฟ้า	8146 (ประเภท 30A):100.0/1000mA/10.00/30.0A 8147 (ประเภท 70A):100.0/1000mA/10.00/70.0A 8148 (ประเภท 100A):100.0/1000mA/10.00/100.0A 8121 (ประเภท 100A): 10.00/100.0A 8122 (ประเภท 500A): 50.00/500.0A 8123 (ประเภท 1000A): 100.0/1000A 8128/8135 (ประเภท 5A):5.000A/(50.00A) 8127 (ประเภท 100A):10.00A/100.0A 8126 (ประเภท 200A):20.00A/200.0A 8125 (ประเภท 500A):50.00A/500.0A 8124 (ประเภท 1000A):100.0A/1000A 8130 (ประเภท 1000A): 100.0/1000A
การเตือนแบตเตอรี่ต่ำ	แสดงเครื่องหมายแบตเตอรี่ (ที่ระดับ 4)
ตัวบ่งชี้เกินช่วงที่ตั้งค่าวัด	จะแสดงเครื่องหมาย "OL" เมื่ออยู่นอกช่วงการวัด
ปิดเครื่องอัตโนมัติ	เครื่องจะปิดโดยอัตโนมัติหากไม่มีการทำงานของสวิตช์เป็นเวลาประมาณ 3 นาที (ฟังก์ชันนี้จะไม่ทำงานในระหว่างการบันทึก)
ระยะเวลาในการวัดที่เป็นไปได้	ประมาณ 10 วัน (ด้วยแบตเตอรี่LR6อัลคาไลน์)
มาตรฐานที่เกี่ยวข้อง	IEC 61010-1:2001 CAT Ⅲ 300V ระดับมลพิษ 2, IEC 61326 ( EMC )
ขนาด	111(L)×60(W)×42(D) mm
น้ำหนัก	ประมาณ 265g
อุปกรณ์เสริม	7148 (สาย USB) 9118 (เคสหิ้ว) LR6×4pcs คู่มือการใช้งาน คู่มือฉบับย่อ เอกสารประกาศเกี่ยวกับ USB
อุปกรณ์เสริมเพิ่มเติม	8146/8147/8148 (แคลมป์เซ็นเซอร์วัดกระแสไฟฟ้ารั่วไหลและโหลด) 8121/8122/8123 (แคลมป์เซ็นเซอร์วัดกระแสไฟฟ้าของโหลด) 8124/8125^(1)/8126^(2)/8127^(3)/8128 (แคลมป์เซ็นเซอร์วัดกระแสไฟฟ้าของโหลด) 8130^(4)/8135 (แคลมป์เซ็นเซอร์ที่มีความยืดหยุ่น) 7185 (สายต่อสำหรับเซ็นเซอร์) 8309 (เซ็นเซอร์วัดแรงดันไฟฟ้า) 8320 (อะแดปเตอร์ AC) 9135 (เคสหิ้ว)

โปรดดาวน์โหลด “KEW LOG Soft2(ซอฟต์แวร์)” จากที่นี่

*1 ถึง 4: สามารถใช้กับหลังหมายเลขประจำเครื่องต่อไปนี้ได้
　*1:8125 เลขที่02637
　*2:8126 เลขที่00151
　*3:8127 เลขที่ 00181
　*4:5010 เลขที่ 8029792
