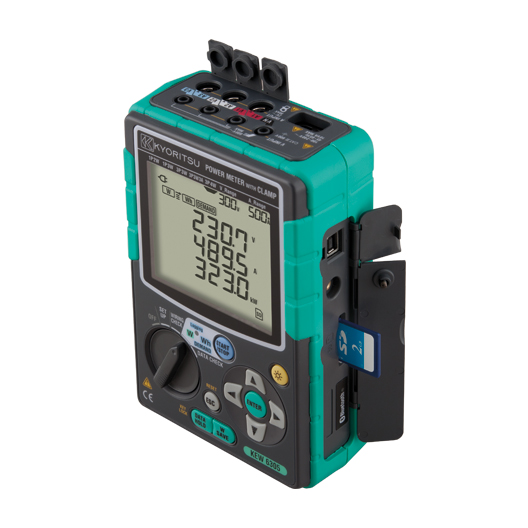

เครื่องวัดกำลังไฟ

KEW 6305

การตรวจสอบ การบันทึก และการวิเคราะห์แบบเรียลไทม์ที่ครอบคลุมของระบบเดี่ยวและ 3 เฟส

การตรวจสอบ การบันทึก และการวิเคราะห์แบบเรียลไทม์ที่ครอบคลุมของระบบเดี่ยวและ 3 เฟส
การวัดแรงดันไฟฟ้า กระแสไฟฟ้า ตัวประกอบกําลังไฟฟ้า และความถี่
การวิเคราะห์กําลังไฟฟ้า (กําลังไฟฟ้าที่ใช้จริง ปรากฏ และรีแอกทีฟ)
การวิเคราะห์พลังงาน (พลังงานจริง ปรากฏ และรีแอกทีฟ)
ความแม่นยำของกําลังไฟฟ้าที่ใช้จริง: ±0.3%rdg±0.2%f.s.
ฟังก์ชันตรวจสอบสายไฟอัตโนมัติเพื่อป้องกันการเชื่อมต่อที่ไม่ถูกต้อง
ความจุของหน่วยความจำขนาดใหญ่ (2GB) โดยใช้อินเทอร์เฟซการ์ด SD ในตัว
รอบเวลาการบันทึกสามารถตั้งค่าได้ระหว่าง 1 วินาทีถึง 1 ชั่วโมง
การวัดแบบเรียลไทม์และจากทางไกล
ซอฟต์แวร์ Windows สำหรับการวิเคราะห์และการตั้งค่าข้อมูลผ่านพอร์ต USB หรือ Bluetooth^®
การวัดแบบซิงโครนัสระหว่าง KEW 6305 2 หน่วย
มีแคลมป์เซ็นเซอร์ให้เลือกมากมายช่วยให้ทำการวัดได้จาก 0.1 ถึง 3000A
การจดจำประเภทเซ็นเซอร์ที่เชื่อมต่อโดยอัตโนมัติ
ระบบจ่ายไฟคู่ผ่านสายไฟ AC และแบตเตอรี่

มุมมองแบบ 3D

วีดีโอ

ภาพรวมผลิตภัณฑ์

KEW Smart 6305

มีซอฟต์แวร์ "KEW smart 6305" ฟรีเวอร์ชัน Android ให้ใน "Google Play Store"
โปรดค้นหาด้วย "KEW Smart" ใน Google Play Store
อาจมีค่าธรรมเนียมการสื่อสารแยกต่างหากสำหรับการดาวน์โหลดแอปพลิเคชัน

รองรับระบบปฏิบัติการ Android Ver. 9 ถึง 16
ความละเอียด WVGA (800 × 480) หรือสูงกว่า

ข้อมูลจำเพาะ

การเชื่อมต่อสายไฟ	1P2W, 1P3W, 3P3W, 3P3W3A, 3P4W
การวัด	แรงดันไฟฟ้า กระแสไฟฟ้า ความถี่ กําลังไฟฟ้าที่ใช้จริง
ตัวแปร	กำลังไฟฟ้าที่ปรากฏ กำลังไฟฟ้ารีแอกทีฟ พลังงานจริง พลังงานปรากฏ พลังงานรีแอกทีฟ ตัวประกอบกําลังไฟฟ้า (cos θ) กระแสไฟฟ้านิวทรัล
ช่วงแรงดันไฟฟ้า [RMS]	150.0 / 300.0 / 600.0V
ความแม่นยำของแรงดันไฟฟ้า	±0.2%rdg±0.2%f.s. (คลื่นไซน์ 45 ถึง65Hz)
ช่วงกระแสไฟฟ้า [RMS]	8128/8135 ( ประเภท 50A ): 1.000 / 5.000 / 10.00 / 25.00 / 50.00A / AUTO 8127 ( ประเภท 100A ): 2.000 / 10.00 / 20.00 / 50.00 / 100.0A / AUTO 8126 ( ประเภท 200A ): 4.000 / 20.00 / 40.00 / 100.0 / 200.0A / AUTO 8125 ( ประเภท 500A ): 10.00 / 50.00 / 100.0 / 250.0 / 500.0A / AUTO 8124/8130( แบบ 1000A ) : 20.00 / 100.0 / 200.0 / 500.0 / 1000A / AUTO 8133 ( ประเภท 3000A ): 60.00 / 300.0 / 600.0 / 1500 / 3000A / AUTO
ความแม่นยำของกระแสไฟฟ้า	±0.2%rdg±0.2%f.s. + ความแม่นยำของแคลมป์เซ็นเซอร์ (คลื่นไซน์ 45 ถึง 65Hz) +1%f.s. ที่ช่วงต่ำสุด
ช่วงการแสดงผล	5 ถึง 130% ของแต่ละช่วง (แรงดันไฟฟ้า) 1 ถึง 130% ของแต่ละช่วง (กระแสไฟฟ้า)
ตัวประกอบยอดคลื่น	แรงดันไฟฟ้า: 2.5 หรือต่ำกว่า กระแสไฟฟ้า: 3.0 หรือต่ำกว่า (สูงสุด 1.4Vpeak)
ความแม่นยำของกําลังไฟฟ้าที่ใช้จริง	±0.3%rdg±0.2%f.s.+ ความแม่นยำของแคลมป์เซ็นเซอร์ +1%f.s. เมื่อเลือกช่วงกระแสต่ำสุด
ผลกระทบของตัวประกอบกําลังไฟฟ้า	กําลังไฟฟ้าที่ใช้จริง: ±1.0%rdg cos θ=±0.5 (PF=1)
ช่วงเครื่องวัดความถี่	40.0 ถึง 70.0Hz
ความแม่นยำของเครื่องวัดความถี่	±3dgt
เงื่อนไขเบื้องต้นของความแม่นยำ	PF=1, คลื่นไซน์, 45 ถึง 65Hz, 23ºC±5ºC
แสดงระยะเวลาการอัปเดต	1 วินาที
มาตรฐานที่เกี่ยวข้อง	IEC 61010-1 CAT Ⅲ 600V
ช่วงอุณหภูมิในการทำงานและความชื้น	0 ถึง +50ºC, ต่ำกว่า 85%RH (ไม่ควบแน่น)
ช่วงอุณหภูมิและความชื้นในการจัดเก็บ	-20 ถึง +60ºC, ต่ำกว่า 85%RH (ไม่ควบแน่น)
แหล่งจ่ายไฟ (สายไฟ AC)	AC100 ถึง 240V±10% (45 ถึง 65Hz)
แหล่งจ่ายไฟ (แบตเตอรี่ DC)	LR6 หรือ Ni-MH (HR-15-51) ×6 (ไม่รวมเครื่องชาร์จแบตเตอรี่), อายุการใช้งานแบตเตอรี่โดยประมาณ 15h (LR6)
การใช้พลังงาน	10VA (สูงสุด)
อินเทอร์เฟซการสื่อสาร	USB, Blueถึงoth®5.0
อินเทอร์เฟซการ์ดพีซี	การ์ด SD (2GB)
ขนาด	175(L)×120(W)×65(D) mm
น้ำหนัก	ประมาณ 800g (รวมแบตเตอรี่)

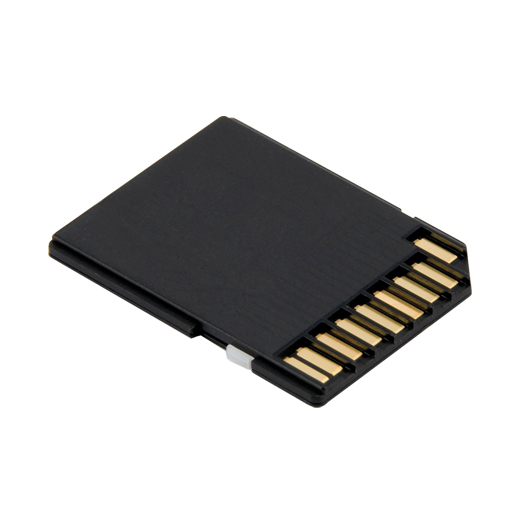

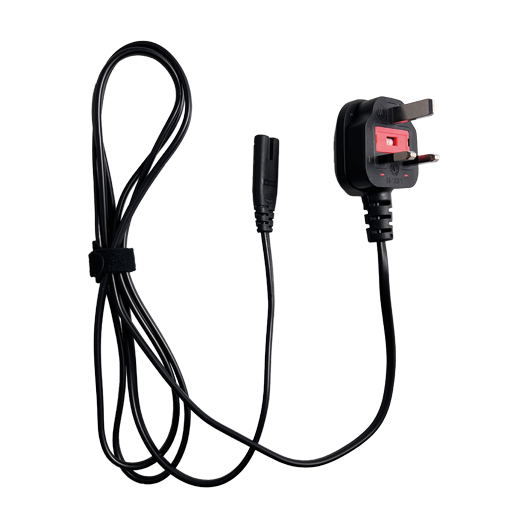

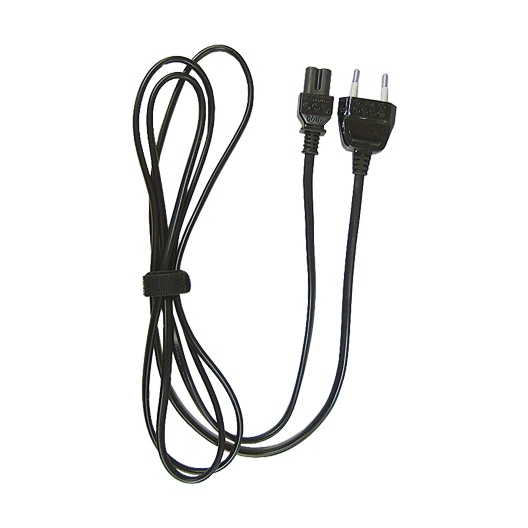

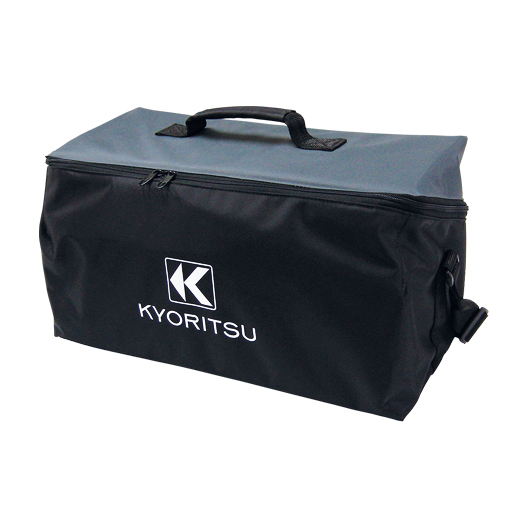

อุปกรณ์เสริม	7141B (ชุดสายทดสอบแรงดันไฟฟ้า) 7148 (สาย USB) 7170(สายไฟ [EU]) หรือ 7240 (สายไฟ [UK]) 8326-02 (การ์ด SD [2GB]) 9125 (เคสหิ้ว) แบตเตอรี่ (LR6)×6, คู่มือฉบับย่อ

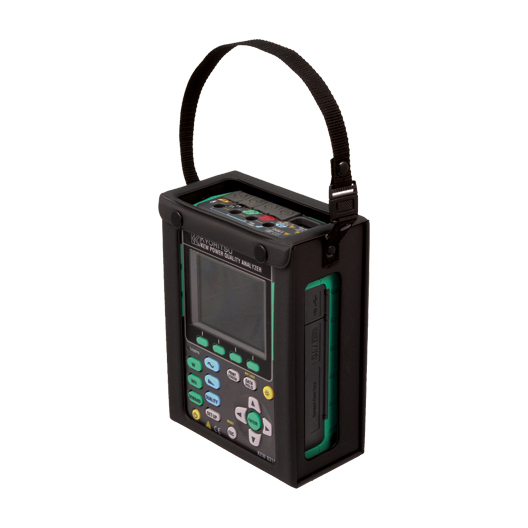

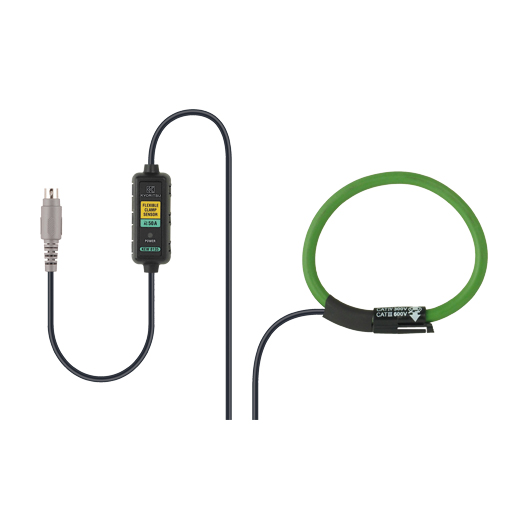

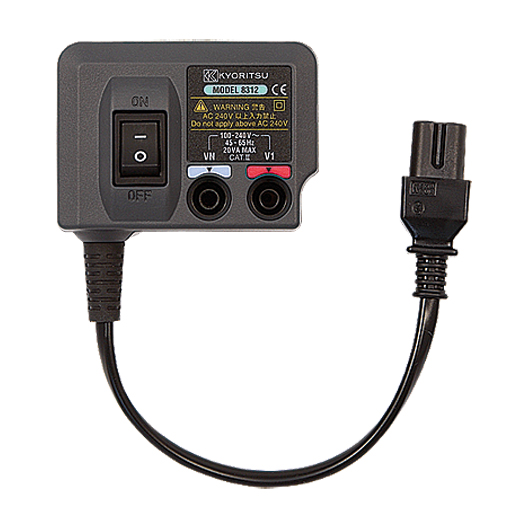

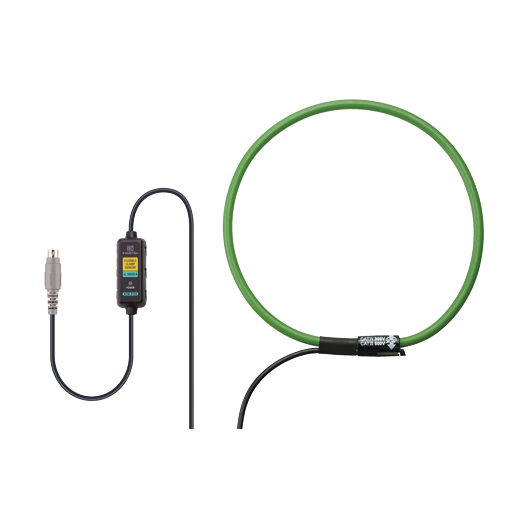

อุปกรณ์เสริมเพิ่มเติม	8124/8125/8126/8127/8128 (แคลมป์เซ็นเซอร์วัดกระแสไฟฟ้าของโหลด) 8130/8133^(1)/8135^(2) (แคลมป์เซ็นเซอร์ที่ยืดหยุ่น) 8312 (อะแดปเตอร์จ่ายไฟ) 9132 (เคสหิ้วแบบแม่เหล็ก)

โปรดดาวน์โหลด “KEW Windows for KEW 6305 (ซอฟต์แวร์)” จากที่นี่

*1 สามารถใช้ได้กับเฟิร์มแวร์เวอร์ชัน V1.10 ขึ้นำไปสำหรับ KEW 6305
*2 เฟิร์มแวร์ เวอร์ชันของ KEW 6305 คือ V2.00 หรือหลังจากนั้น และ หมายเลขประจำเครื่อง คือ "หมายเลข 8369312" หรือหลังจากนั้น
โปรดตรวจสอบ เฟิร์มแวร์ ล่าสุด ได้ที่นี่
*อิทธิพลของ ฮาร์โมนิก (สัญญาณรบกวน) ที่เกิดขึ้นในการวัด กำลังไฟ 3P3W3A จะลดลงในผลิตภัณฑ์ที่มี เฟิร์มแวร์ เวอร์ชัน V5.00 หรือใหม่กว่า
