เครื่องทดสอบความต้านทานกราวด์และความต้านทานไฟฟ้า

KEW 4106

เครื่องทดสอบความต้านทานกราวด์และความต้านทานไฟฟ้า

  • การวัดความต้านทานกราวด์มี 6 ช่วงที่ครอบคลุมการวัดตั้งแต่ 0.001 Ω ถึง 200 kΩ
  • การวัดความต้านทานกราวด์ (ρ) จะได้รับการคำนวณโดยอัตโนมัติหลังจากกำหนดระยะห่างระหว่างหลักกราวด์เสริม (วิธีเวนเนอร์)
  • การเลือกความถี่กระแสทดสอบแบบอัตโนมัติและแบบแมนนวลในสี่ช่วงความถี่ 94/105/111/128Hz
    ในโหมดอัตโนมัติ KEW 4106 จะเลือกความถี่ที่เหมาะสมที่สุด
  • วิธีการกรองขั้นสูง (ตามการแปลงฟูเรียร์อย่างรวดเร็ว (FFT)) ช่วยลดสัญญาณรบกวนเพื่อให้ได้การวัดค่าที่เสถียร
  • สามารถบันทึกผลการวัดลงในหน่วยความจำและเรียกคืนได้บนหน้าจอได้สูงถึง 800
  • สามารถถ่ายโอนผลลัพธ์ที่เก็บบันทึกไว้ไปยังพีซีได้โดยใช้อะแดปเตอร์ USB (MODEL 8212-USB) และซอฟต์แวร์พิเศษ "KEW Report"
  • การออกแบบที่แข็งแรงทนทานพร้อมการป้องกัน IP54

มุมมองแบบ 3D

ข้อมูลจำเพาะ

ฟังก์ชัน ช่วง ความละเอียด ช่วงการวัด ความแม่นยำ
ความต้านทานกราวด์
Re
(การวัด Rg ที่
ρ)		 2Ω 0.001Ω 0.03 ถึง 2.099Ω ±2%rdg±0.03Ω
20Ω 0.01Ω 0.03 ถึง 20.99Ω ±2%rdg±5dgt (*1)
200Ω 0.1Ω 0.3 ถึง 209.9Ω
2000Ω 1Ω 3 ถึง 2099Ω
20kΩ 10Ω 0.03 ถึง 20.99kΩ
200kΩ 100Ω 0.3 ถึง 209.9kΩ
ความต้านทานกราวด์เสริม
Rh, Rs		 8% ของ Re+Rh+Rs
ความต้านทานกราวด์
ρ		 2Ω 0.1 ถึง 1Ω·m
เลือกช่วงอัตโนมัติ		 0.2 ถึง 395.6Ω·m ρ=2×π×a×Rg(*2)
20Ω 0.2 ถึง 3956Ω·m
200Ω 20 ถึง 39.56kΩ·m
2000Ω 0.2 ถึง 395.6kΩ·m
20kΩ 2.0 ถึง 1999kΩ·m
200kΩ
แรงดันไฟฟ้ารบกวนแบบอนุกรม
Ust (ไฟฟ้ากระแสสลับเท่านั้น) (*3)		 50V 0.1V 0 ถึง 50.9Vrms ±2%rdg±2dgt (50/60Hz)
±3%rdg±2dgt (40 ถึง 500Hz)
ความถี่
Fst		 เลือกช่วงอัตโนมัติ 0.1Hz
1Hz		 40Hz ถึง 499.9Hz ±1%rdg±2dgt
วิธีวัด ความต้านทานกราวด์: วิธีวัดความต่างศักย์ตกคร่อม
(กระแสไฟฟ้าและแรงดันไฟฟ้าที่วัดผ่านโพรบ)
วิธีวัดความต้านทานกราวด์ (ρ): วิธีเวนเนอร์ 4 ขั้ว
แรงดันรบกวนแบบอนุกรม (แรงดันไฟฟ้ากราวด์)
ตัวเรียงกระแส RMS (ระหว่างขั้วต่อ E-S)
ความจุของหน่วยความจำ 800 ข้อมูล
อินเทอร์เฟซการสื่อสาร อะแดปเตอร์แบบออปติคัลรุ่น 8212-USB
LCD ดอตเมทริกซ์ 192×64 ขาวดำ
ตัวบ่งชี้เกินช่วงที่ตั้งค่าวัด "OL"
การป้องกันโอเวอร์โหลด ระหว่าง E-S(P) และระหว่างขั้วต่อ E-H(C) AC280V/10 วินาที
มาตรฐานที่เกี่ยวข้อง IEC 61010-1 CAT Ⅲ 300V/CAT Ⅳ150V ระดับมลพิษ 2
IEC 61010-031, IEC 61557-1, 5, IEC 61326-1 (EMC), IEC 60529 (IP54)
แหล่งจ่ายไฟ DC12V: แบตเตอรี่เซลล์แห้งแบบแมงกานีสขนาด AA (R6) × 8
(ปิดเครื่องอัตโนมัติ: ประมาณ 5 นาที)
ขนาด 167(L) × 185(W) × 89(D) mm
น้ำหนัก ประมาณ 900g (รวมแบตเตอรี่)
อุปกรณ์เสริม 7229A (การวัดความแม่นยำของกราวด์)
7238A (สายทดสอบการวัดอย่างง่าย)
8032 (หลักกราวด์เสริม [2 หลักกราวด์/ชุด])×2 ชุด (4 หลักกราวด์ทั้งหมด)

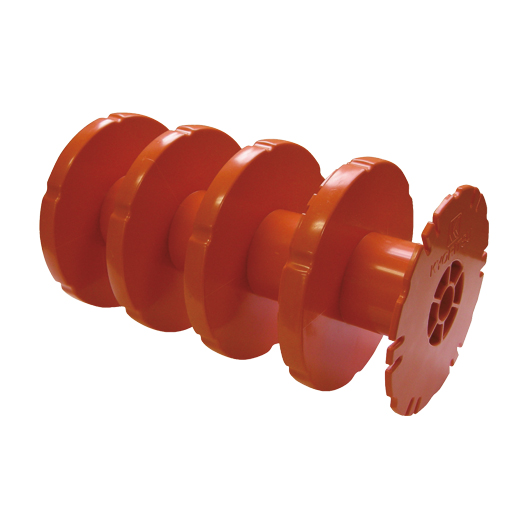

8200-04 (ที่ม้วนสายไฟ [4 ชิ้น])×1 ชุด,
8212-USB (อะแดปเตอร์ USB)
8923(ฟิวส์ [0.5A/600V]) × 1 (มีมาให้), 1 (อะไหล่),
9121 (สายสะพาย),
9125 (เคสหิ้ว),
R6 × 8, คู่มือการใช้งาน

โปรดดาวน์โหลด “KEW Report (ซอฟต์แวร์)” จากที่นี่

*1 ความต้านทานกราวด์เสริมคือ 100Ω ที่มีการแก้ไข Rk
*2 ขึ้นอยู่กับค่า Rg ที่วัดได้ ช่วงเวลา [a] ระหว่างหลักสายดินเสริมคือ 1.0 ถึง 30.0m
*3เครื่องมือนี้ไม่ได้รับการออกแบบเพื่อวัดแรงดันไฟของสายไฟในไฟฟ้าเพื่อการพาณิชย์
