เครื่องทดสอบฉนวนไฟฟ้าแรงสูง

KEW 3128

แรงดันไฟฟ้าทดสอบ 12kV (สูงสุด) ความต้านทาน 35TΩ (สูงสุด)

  • แรงดันไฟฟ้าทดสอบ 12kV (สูงสุด) ความต้านทาน 35TΩ (สูงสุด)
  • กระแสไฟฟ้าลัดวงจร 5mA (สูงสุด)
  • การแสดงกราฟิกของความต้านทานฉนวนและกระแสไฟฟ้ารั่วไหลเทียบกับเวลาบนหน้าจอขนาดใหญ่พร้อมกราฟแท่งและไฟแบ็คไลต์
  • ฟังก์ชันจับภาพหน้าจอช่วยให้สามารถบันทึกภาพหน้าจอได้สูงสุดถึง 32 ภาพ
  • หน่วยความจำภายในสามารถจัดเก็บข้อมูลได้ประมาณ 43,000 (สูงสุด)
  • สามารถใช้งานได้โดยใช้แบตเตอรี่ชนิดชาร์จไฟได้ภายในหรือจากสายไฟ AC
  • การออกแบบที่แข็งแรงทนทานสำหรับการใช้งานภาคสนามด้วยระดับการป้องกันที่ IP64 (เมื่อปิดฝา)

ข้อมูลจำเพาะ

ความต้านทานฉนวน
แรงดันไฟฟ้าทดสอบ 500V 1000V 2500V 5000V 10000V 12000V
ค่าสูงสุดในการวัด 500GΩ 1TΩ 2.5TΩ 5TΩ 35TΩ
ความแม่นยำ 400kΩ ถึง 50GΩ
±5%rdg±3dgt		 800kΩ ถึง 100GΩ
±5%rdg±3dgt		 2MΩ ถึง 250GΩ
±5%rdg±3dgt		 4MΩ ถึง 500GΩ
±5%rdg±3dgt		 8MΩ ถึง 1TΩ
±5%rdg±3dgt
50.1 ถึง 500GΩ
±20%rdg(*)		 101G ถึง 1TΩ
±20%rdg		 251G ถึง 2.5TΩ
±20%rdg		 501GΩ ถึง 5TΩ
±20%rdg		 1.01 ถึง 10TΩ
±20%rdg
10.1 ถึง 35TΩ
กระแสไฟฟ้าลัดวงจร สูงสุด 5.0mA
โหลดตัวต้านทานไปยังพิกัดแรงดันไฟฟ้าเอาต์พุต 0.5MΩ ขึ้นไป 1MΩ ขึ้นไป 2.5MΩ ขึ้นไป 5MΩ ขึ้นไป 20MΩ ขึ้นไป 24MΩ ขึ้นไป
แรงดันไฟฟ้าเอาต์พุต
พิกัดแรงดันไฟฟ้า 500V 1000V 2500V 5000V 10000V 12000V
ความแม่นยำของหน้าจอ
 ±10%±20V
ความแม่นยำของเอาต์พุต
 0 ถึง +20% 0 ถึง +10% -5 ถึง +5%
ช่วงที่เลือกได้
 50 ถึง 600V
(ในขั้นตอน 5V)		 610 ถึง 1200V
(ในขั้นตอน 10V)		 1225 ถึง 3000V
(ในขั้นตอน 25V)		 3050 ถึง 6000V
(ในขั้นตอน 50V)		 6100 ถึง 10000V
(ในขั้นตอน 100V)		 10100 ถึง 12000V
(ในขั้นตอน 100V)
การวัดแรงดันไฟฟ้า
ช่วงการวัด DCV：±30 ถึง ±600V
ACV：30 ถึง 600V（50/60Hz）
ความแม่นยำ ±2%rdg±3dgt
การวัดกระแสไฟ
ช่วงการวัด 5.00nA ถึง 2.40mA
(ขึ้นอยู่กับความต้านทานฉนวน)
ความแม่นยำ ±5%rdg±5dgt
การวัดความจุไฟฟ้า
ช่วงการวัด 5.0nF ถึง 50.0μF 40.0nF ถึง 1.00μF
(ช่วงการแสดงผล: 5.0nF ถึง 60.0μF)
ความแม่นยำ ±5%rdg±5dgt
ทั่วไป
มาตรฐานที่เกี่ยวข้อง IEC 61010-1 CAT IV 600V ระดับมลพิษ 2, IEC 61010-2-034,
IEC 61010-031, IEC 61326, IEC 60529 (IP64): เมื่อปิดฝา
ช่วงอุณหภูมิในการทำงานและความชื้น -10ºC, ความชื้นสัมพัทธ์ 85% หรือต่ำกว่า 50ºC /(เมื่อใช้งานกับแหล่งจ่ายไฟภายนอก, ไม่ควบแน่น)
0 ถึง 40ºC/ความชื้นสัมพัทธ์ 85% หรือต่ำกว่า (เมื่อทำงานโดยใช้แบตเตอรี่, ไม่ควบแน่น)
ช่วงอุณหภูมิและความชื้นในการจัดเก็บ -20ºC ถึง 60ºC/ความชื้นสัมพัทธ์ 75% หรือต่ำกว่า (ไม่ควบแน่น)
แหล่งจ่ายไฟ
 แบตเตอรี่จัดเก็บแบบตะกั่วชนิดชาร์จไฟได้ (12V)* เวลาในการชาร์จ: ประมาณ 8ชั่วโมง/แหล่งจ่ายไฟไฟฟ้า AC (100V ถึง 240V, 50/60Hz)
* ระยะเวลาในการวัดอย่างต่อเนื่อง: ประมาณ 4 ชั่วโมง (โหลด 100MΩ ที่ช่วงความต้านทานฉนวน 12000V)
ประมาณ 2 ชั่วโมง (การใช้กระแสไฟฟ้าสูงสุดในช่วงที่ยังมีพิกัดกระแสไฟฟ้า)
ขนาด
 330 (L) × 410 (W) × 180 (D) mm *เครื่องมือและเคสแบบแข็ง
น้ำหนัก
 ประมาณ 9kg (รวมแบตเตอรี่) *เครื่องมือและเคสแบบแข็ง
อุปกรณ์เสริม
 7170 (สายไฟ [EU]) หรือ 7240 (สายไฟ [UK])
7224A (สายกราวด์)
7225A (สายป้องกัน)

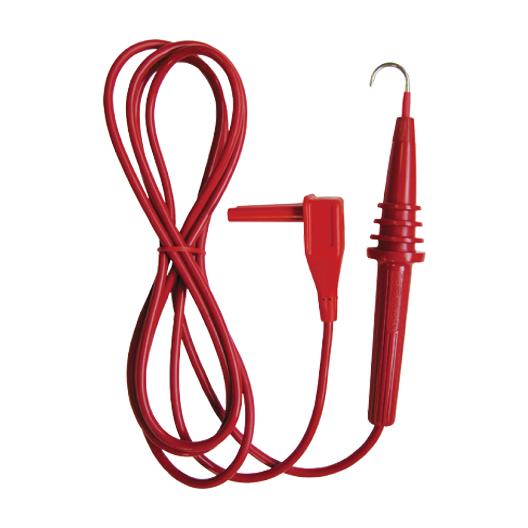

7226A (โพรบวัดสาย)

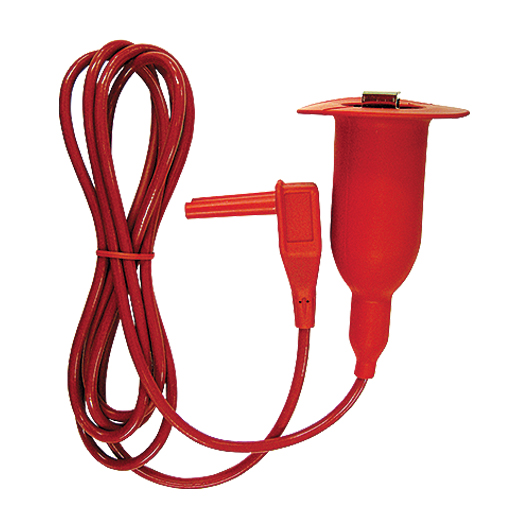

7227A (โพรบวัดสายพร้อมปากคีบ)

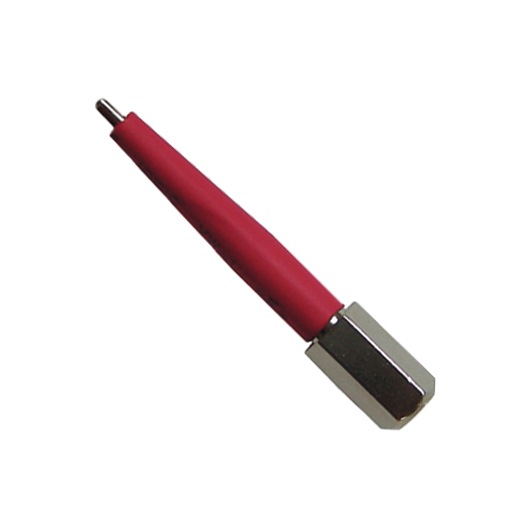

8029 (หลักกราวด์ต่อพ่วง)
8212-USB (อะแดปเตอร์ USB)
คู่มือการใช้งาน
อุปกรณ์เสริมเพิ่มเติม

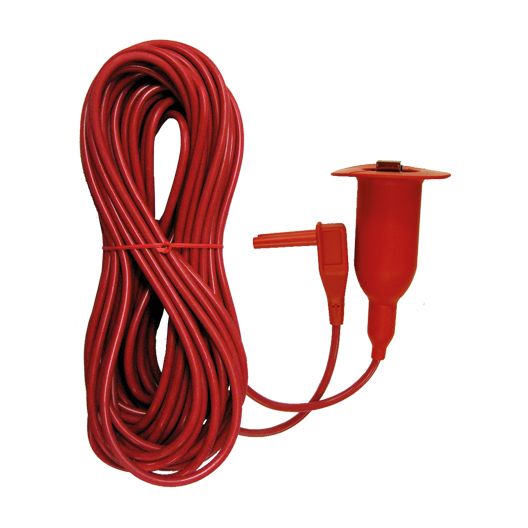

 7254 (โพรบวัดสายยาวพร้อมปากคีบ)

โปรดดาวน์โหลด “KEW Windows for KEW 3128 (ซอฟต์แวร์)” จากที่นี่
