แคลมป์มิเตอร์วัดการรั่วไหล

แคลมป์มิเตอร์วัดการรั่วไหล KEW วิธีการใช้งาน

เราจะกลับมาที่ปัญหาของลูกค้า หากอุปกรณ์ตัดไฟรั่ว ตัดวงจร จะเป็นการ "บริดจ์ออก" ชั่วคราว ในตอนนี้ ผู้รับเหมาเพียงแค่หนีบแคลมป์มิเตอร์วัดการรั่วไหลไว้รอบๆ ตัวนำไฟฟ้าทั้งสองเฟสและตัวนํานิวทรัลที่ด้านจ่ายไฟของอุปกรณ์ตัดไฟรั่ว (สำหรับระบบ 3 เฟส ควรให้ตัวนำไฟฟ้าที่มีกระแสไฟฟ้าทั้ง 3 และตัวนํานิวทรัลอยู่ในตู้)
หน้าจอของเครื่องมือจะอ่านค่ากระแสไฟฟ้ารั่วไหลลงกราวด์ในการติดตั้งโดยตรงด้วยความละเอียดสูง
สมมติว่าค่าที่อ่านได้บนหน้าจอคือ 43.5 mA เพียงติดตามกระแสไฟฟ้ารั่วไหลก็จะพบความผิดปกติ

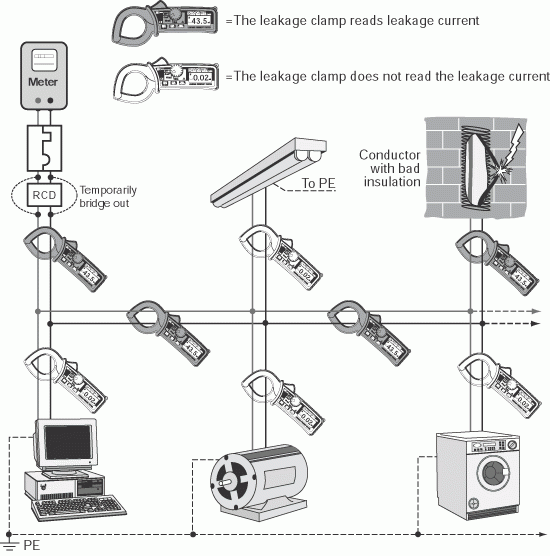

ในรูปด้านล่างมีตัวอย่างที่เป็นประโยชน์ในการติดตามข้อผิดพลาดในการวัดกระแสไฟฟ้ารั่วไหล

โดยปกติ การใช้ระบบติดตามย้อนกลับนี้จะพบความผิดปกติ แต่บางครั้งกระแสไฟฟ้ารั่วไหลลงกราวด์ไม่ได้เกิดจากความต้านทานฉนวนต่ำเท่านั้น
ในความเป็นจริง อาจเกิดเป็นไปได้ว่าการทดสอบความเป็นฉนวนนั้นไม่มีค่าความต้านทานฉนวนที่ต่ำ แม้ว่าอุปกรณ์ตัดไฟรั่ว จะยังตัดวงจรอยู่ก็ตาม!

สวิตช์เลือกความถี่สูง

สวิตช์เลือกความถี่สูง

สวิตช์นี้ออกแบบมาเพื่อเลือกช่วง "WIDE" หรือ "50/60Hz" ช่วง "WIDE" ครอบคลุมย่านความถี่กว้างที่ 40Hz ถึง 1kHz กระแส ACที่มีรูปแบบคลื่นและฮาร์โมนิกพื้นฐานสามารถวัดได้ในช่วงนี้ "50/60Hz" ถูกจำกัดไว้ที่การตอบสนองต่อความถี่ที่ 40Hzถึง 100Hzดังนั้นจึงช่วยให้สามารถวัดกระแส ACของความถี่พื้นฐานได้โดยการกรองเนื้อหาฮาร์โมนิกเท่านั้น หากมีข้อสงสัยเกี่ยวกับการมีฮาร์โมนิก คุณสามารถระบุได้โดยใช้สวิตช์เลือกความถี่นี้ ในกรณีตัวอย่าง รายการต่อไปนี้แสดงผลของการวัดกระแส ACบนกราวด์ภายในเคสสวิตช์ซึ่งมีเครื่องปรับอากาศแบบอินเวอร์เตอร์เชื่อมต่ออยู่ในช่วงฤดูร้อน รุ่น 2433จะอ่านค่า 56mA ACโดยตั้งสวิตช์เลือกความถี่ไปไว้ที่ตำแหน่ง "WIDE" ตามที่แสดง ขณะที่แสดง 3mAที่ตำแหน่งสวิตช์ "50/60Hz' ความแตกต่างระหว่างทั้ง 2 ค่าที่อ่านได้ (56mA - 3mA = 53mA) ถือเป็นกระแสไฟฟ้ารั่วไหลที่เกิดจากฮาร์โมนิกส์ นอกจากนี้ การทดสอบยังพบว่ากระแสไฟฟ้ารั่วไหลนี้ไหลเข้าสู่วงจรเฟสเดียว 3 สาย นอกเหนือจากที่เชื่อมต่อกับอินเวอร์เตอร์ในอาคารที่ทดสอบ

ค่าที่อ่านได้ของช่วง "WIDE" - 56mA

ค่าที่อ่านได้ของช่วง "50/60Hz" - 3mA

รูปที่ผลการวัดกระแส AC บนกราวด์ภายในตู้สวิตซ์โดยใช้รุ่น 2433 บนช่วง 400mA
